智能照明平台解决方案

　　采用BOOST电源拓扑结构，输入电压经过升压后直接驱动LED灯；负载电流采样，通过嵌入算法实现恒流控制； MCU内置DALI通讯接口，通过总线和DALI 主机连接，实现和主机的相互通讯，完成上位机发出的操作控制指令；灯具温度、光照度传感器信号加到MCU端口，实现异常检测保护。

　　四、总结

　　以上，世强电讯基于78K0/Ix2系列MCU的智能照明平台解决方案具有以下特点：

　　1、高性能：MCU内置ADC、比较器、数字运算放大器等丰富的硬件资源可以支持BUCK、BOOST、FLYBACK等多种灵活的电源驱动设计方案，嵌入DALI、DMX512等照明控制协议，即可实现照明灯具调光、组网的目的。同时，该方案还具有过压、过流、过温等异常检出保护功能，产品安全性、可靠性更高；

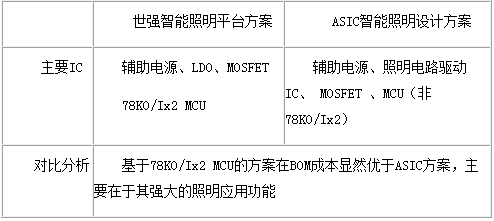

　　2、低成本：由图3、图5可以看出世强电讯智能照明平台方案电路设计简便快捷，单MCU附加简单的外围电路即可实现智能化控制，目前众多的ASIC设计方案，除了需要一颗MCU实现智能调光和通讯外，还需专用LED驱动芯片，在较大功率应用中，往往还需要外置的MOSFET，所以在成本方面与目前众多的ASIC方案对比如下：

　　对比可见，世强智能照明平台方案具有很高的性价比，采用该方案将使产品更具市场竞争力；

　　3、78K0/Ix2 MCU自身的丰富资源有利于照明产品功能的拓展和多样化，满足不同厂商多领域的应用需求，实现高效灵活的功率级应用。

　　目前，世强电讯智能照明平台解决方案已经被国内多家照明厂商采用，对于客户，世强电讯将提供评估板、参考程序和相关的开发软件，并提供硬件设计、软件开发等方面全方位的技术支持，有关方案详细信息及相关技术支持，请联系瑞萨(Renesas)电子授权代理商世强电讯。
