基于51 单片机的多点温度控制系统设计
2．3控制执行那分
(1)壁挂炉燃烧系统控制。控制电路采用了脉冲继电器器件作为整个系统的总控部分，当所有居室温度均达到设定值时，停止壁挂炉的工作。该继电器的特点是：当线圈收到一个脉冲信号后，线圈通电，电磁铁吸合，带动触头闭合接通需要控制的电路，当下一个信号到来后，电磁铁吸合，触头断开，切断被控制的电源，因此其具有自锁和信号遥控功能。由于磁铁的作用，控制脉冲消失后滑片位置不发生变化，保持稳定状态，所以该器件具有功耗小、具有记忆功能。
(2)居室温度控制。各居室温度控制在燃烧控制系统工作前提下，根据各居室温度测量返回值，采用上海欧凯电磁阀制造有限公司生产的OK6515自保持脉冲电磁阀控制各回路的通断。脉冲电磁阀采用脉冲和永磁技术，只需通过控制器切换脉冲的电极触点来改变电磁阀的开关状态，当控制器发出电脉冲时，驱动阀芯克服永磁力产生上下移，使阀瓣到位后在永磁作用下处于自保持状态。
2．4图形液晶显示模块
为了能够提供形象直观的用户显示界面，系统采用图形液晶显示模块LCDl2864，其具有8位标准数据总线、6条控制线及电源线，可与CPU直接接口，显示各种字符及图形。考虑到系统中汉字的使用量少，因此选用不带汉字库的LCD。对于使用的汉字分别提取其字模并以二进制形式保存于内部FLASHROM中。
3系统软件设计

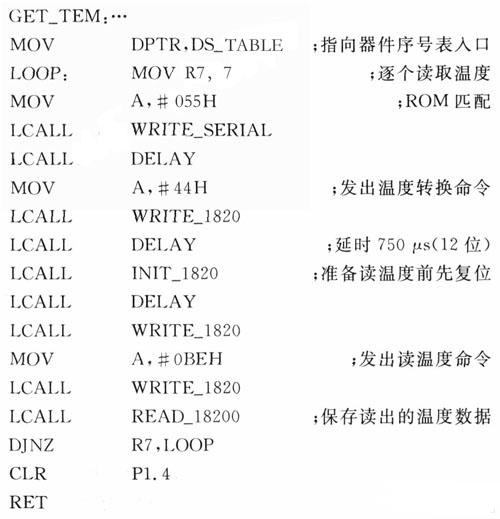

系统软件设计主要依据系统程序流程以及DSl8820的时序要求进行代码编写。为了降低开发难度，提高开发效率，系统开发中引入了μC／OS一Ⅱ嵌入式操作系统并移植了LCD显示驱动。另一方面，为了确保对DSl8820操作时序的精确性，对DSl8820进行初始化和读写代码仍采用汇编语言。
3．1系统数据结构
系统所需数据结构包括各测温元件的序列号表，汉字字模存储、系统运行时间表存储、各温控点的设定值及测量值、系统时间的存放及一些临时数据存储。
为了区别多个温度传感器，在系统初始化时读入传感器中的64位序列号，并将其存入程序存储空间，以便程序运行期间进行比对，共需64B。汉字字模采用16×16字库进行提取，其中每个汉字需32B，约15个字，为了方便程序功能的升级改进，在程序存储空间中按20个字进行空间分配，需要存储空间640B。系统运行时间表的设计以小时为设置单位，需要保存24个值；为了减少时间比较过程中的数据计算量以及方便编程，对每个值采用一个字节存储，这里共需24B存储空间，这里仍然使用程序存储空间进行存储，以便在系统掉电时设定值不会丢失。
3．2系统程序设计
系统程序设计主要使用KeilC
4结语
微型计算机在智能化电器发展中起着至关重要的作用，而单片机经济实用、开发简便，因而在工业控制、家电智能化等领域占据了广泛的市场。这里针对目前温度控制器现状设计了一种新方案，利用单片机及新型测温器件设计了一种多点温控采暖控制系统，该系统能够同时测量多点温度，并根据温度设定实时控制各回路通断及壁挂炉的燃烧与停止，从而进一步提高居室的舒适性以及采暖系统的经济性。
