疑似GTX560显卡拆解

　　在北京时间2011年1月25日晚上10点，也就是下周二晚上10点，凝聚众多期待的GTX560Ti显卡即将发布，这款显卡使用了完整版的GF104芯片设计，384个高频率运行的流处理器将释放出巨大能量。但是这款显卡的外观将会延续GTX460的传统吗？供电和输出接口方面要做出哪些创新？

　　由于NDA保密协议还没有到期，我们不能放出GTX560Ti的样卡图片，不过今天在网上得到了几张又台湾网站放出的图片，当然这只是疑似GTX560Ti，并没有指名道姓就是这款显卡，接下来让我们进入图赏和分析阶段吧。

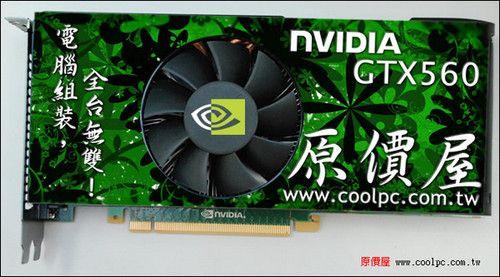

显卡正面

显卡加固条

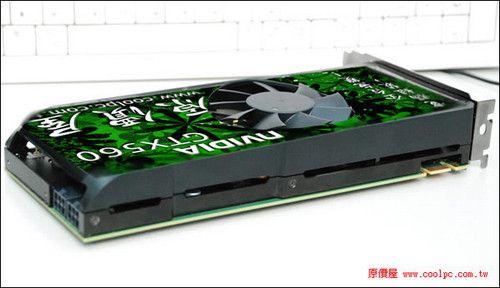

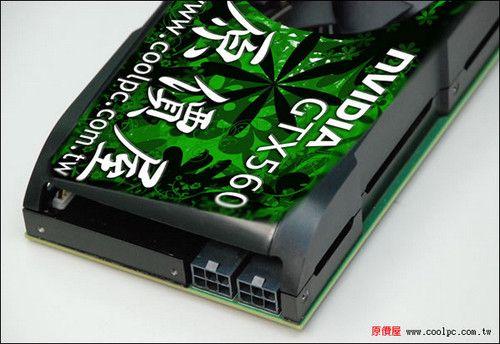

显卡供电接口

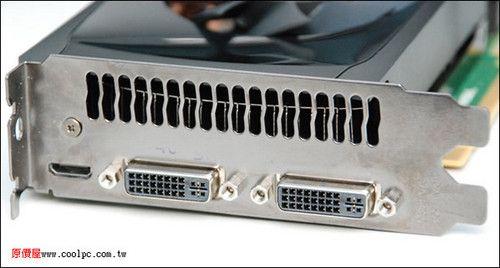

显卡输出接口

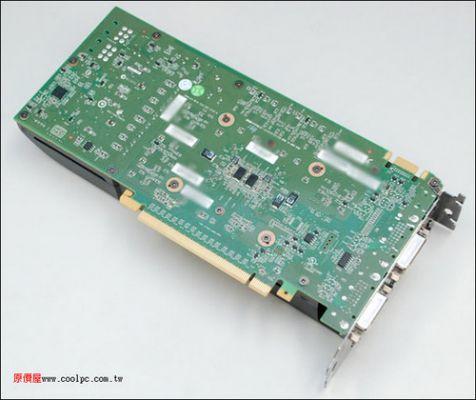

显卡背板

　　● 疑似GTX560Ti真卡拆解

　　在外观图赏之后，我们进入到显卡的拆解部分，通过这部分图片我们可以看到显卡的内部构成，特别是散热器和供电部分有何特色，相对与GTX460有何提升等等。相信这也是大家最为关注的细节。

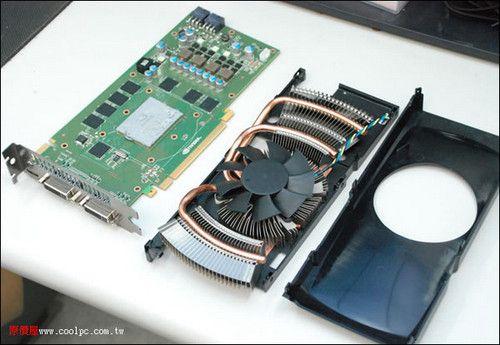

显卡散热器拆解

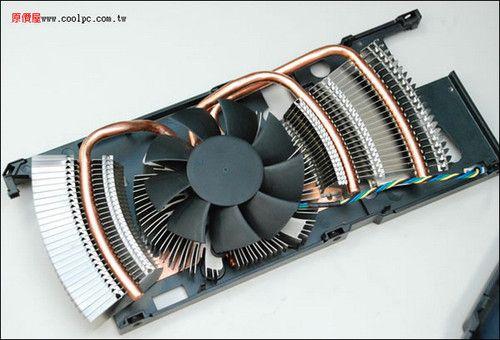

显卡散热器组合

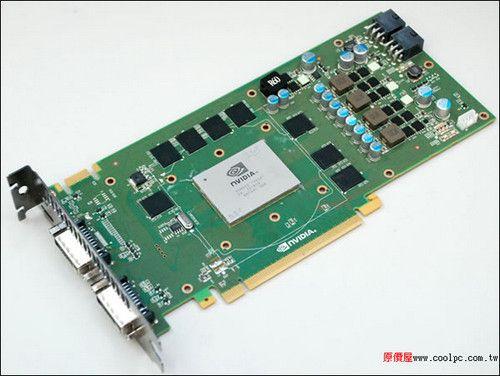

显卡PCB整版

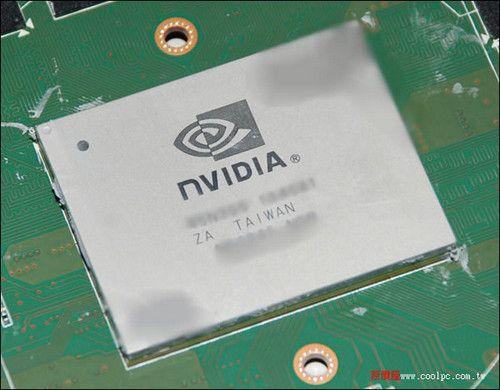

显卡GPU核心

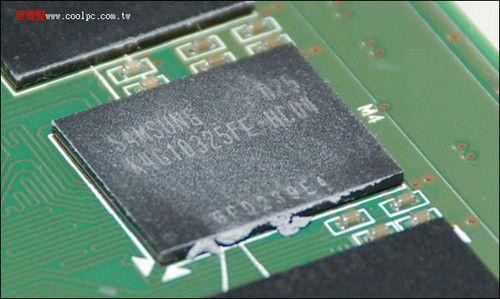

显存芯片

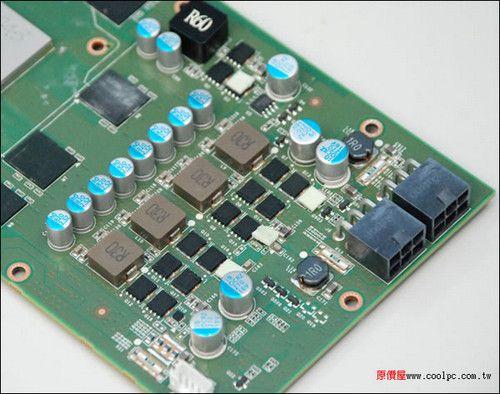

显卡供电部分

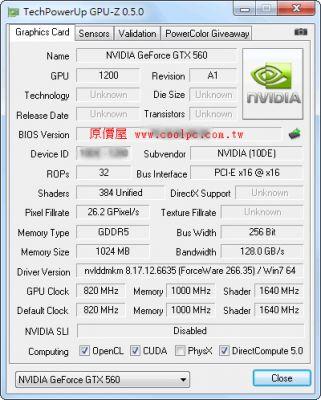

GPU-Z相关信息

　　相信通过上述多张图片曝光，大家已经能过从第三方信息了解到疑似GTX560Ti显卡的设计细节。我们总结这款疑似GTX560Ti相对与GTX460的主要提升主要有：

　　·  使用的全新的GF114 GPU核心

　　·  加装了显卡PCB加固条

　　·  散热器热管数量提升为3根

　　·  显存从0.5纳秒提升到0.4纳秒

　　·  供电升级为4.1项数字供电

　　作者：濮元恺
