基于GSM的防盗系统

　　随着人们生活水平的提高，防盗变得尤其突出，传统的机械锁由于其构造简单，难以时刻远程监控机械锁，被撬时也无法远程报警，因而被撬事件屡见不鲜。而电子锁由于其保密性高，使用灵活和方便，安全系数高，受到了广大用户的青睐。现在电子技术越来越成熟，电子锁也更加便宜和智能化，因而电子锁将逐步取代机械锁，成为主流。普通的电子密码锁，仅是通过按键输入密码来开门，开门方式单一，且不够智能化。

　　因此，这里提出一种基于GSM(全球移动通信系统)的防盗系统设计方案。该系统是以富士通公司的MB95F204K单片机为控制核心，同时结合GSM通信模块和射频识别模块，可以进行短信报警，极大地提高了锁的安全性和实用性，实现对家居、实验室、办公室、仓库等的智能化防盗管理，真正让用户放心。

　　1 总的硬件设计方案

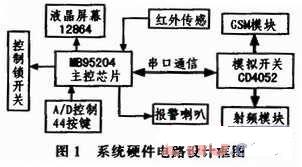

　　该家居防盗系统主要分为4个部分：射频识别，密码锁，主控单元，GSM通信模块。模拟电路、光耦传感器电路控制其他外围电路，通过液晶屏显示及按键设置实现人机交互式显示及设置。通过串口利用易语言开发的上位机软件进行用户信息管理。本系统不仅有密码安全机制，还能设置报警电话，利用 GSM模块及时发送短信报警，以便减少经济损失。利用GSM模块，用手机发送密码短信，实现无钥匙开锁，安全性高，开门方便。其硬件电路并不复杂，但使用模块较多，这就加大了编程的复杂度和调试的难度。因此应先通过单片机将每个模块单独调试后再进行整体调试。该系统硬件模块结构如图1所示。

　　2 各模块设计

　　2．1 单片机

　　该系统采用富士通MB95F204K单片机，是8位单片机，ROM容量16KB，自带8位MD转换器，I／O接口最多可达17个，CMOS为15个，支持1个串口，采用DIP封装24引脚。

　　此系列单片机片内Flash擦写需要+10 V的电压，而电路整体都用5 V的电源供电，存储数据时擦写不方便，故采用了24C62来存储用户名，密码，手机号等数据。由于I／O接口有限，可使用单片机内部时钟，以节省单片机引脚。

　　2．2 GSM模块

　　GSM是Global System for Mobile Communications的缩写，意为全球移动通信系统，是世界上主要的蜂窝系统之一。GSM是基于窄带TDMA制式，允许在一个射频同时进行8组通话。GSM手机允许用户接收160字长度的短信息。

　　本系统采用WAVECOM公司的GSM通信模块，支持RS-232串口输出功率：Class4(2 W@900 MHz)，Class1(1 W@l 800／1 900 MHz)，工作频率为GSM 900 M／1 800 MHz，波特率可调，可利用单片机发送AT指令进行控制。

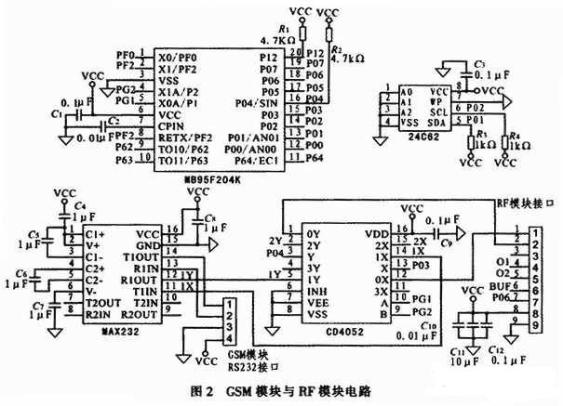

　　GSM模块用来在非正常开门时，向用户发送报警短信，同时用户也可用手机向防盗系统发送密码短信，实现无钥匙开门。由于GSM模块的默认的波特率与RF模块(19200b／s)的不同，故在对GSM模块进行初始化时，应将其波特率修改为19 200 b／s，方便用同一个串口控制。同时系统选用的GSM模块接口是RS-232的，无法直接与单片机的串口相连，如图2所示，本系统使用MAX232来对其串口进行电平转换。由于刚上电时GSM模块要搜索网络，大约需占用30 s～2 min的时间，故应当在系统上电复后定期不断向GSM模块发送是否准备好请求，若GSM模块返回‘OK’则说明GSM模块已经准备好了，可以对其进行设置，否则还需继续等待。

　　2．3 RF模块

　　RF模块选用北京易火眼科技有限公司的RF模块，具有天线一体化，读写距离0～6 cm(卡距天线)，支持UART接口，内置ISO14443A读写芯片，Mifare标准加密，IC卡的工作频率为13．56 MHz，最大读取速度高达106 Kb／s，波特率为19 200 b／s，自动感应卡靠近天线，并产生中断。该RF模块预留有蜂鸣器的控制口，可以通过单片机的串口向RF模块发送控制命令来控制蜂鸣器发出刷卡时的“嘀嘀”声，以表明刷卡成功。由于单片机只有一个串口，GSM模块和RF模块都是通过串口控制的，本系统利用模拟开关CD4052来实现串口复用，如图2所示，即初始状态时将GSM模块与单片机串口相连，等待用户的短信，或者等待单片机信号来向用户发送报警短信，当RF模块天线感应到卡靠近天线时，产生高电平，控制CD4052，使单片机的串口连上RF模块，单片机对RF模块进行读取信息。这样GSM模块和RF模块就正常工作。
