艾尔莎HD5830黑钻版拆解
这款艾尔莎幻雷者HD5830黑钻版显卡，外观设计霸气十足，红黑相配的经典配色模式尽显皇家风范。大风扇4热管散热器为这款高频显卡工作创造了稳定的条件。

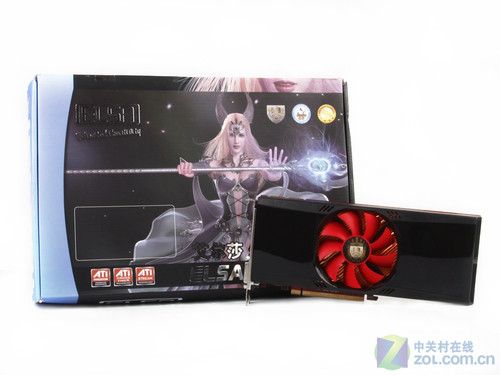

艾尔莎幻雷者HD5830 黑钻版1GB
艾尔莎幻雷者HD5830 黑钻版采用双槽设计，外观整体设计厚重而大气。散热器虽然没有采用封闭式设计，但100%覆盖了整个PCB，可想而知这款散热器的性能不会让我们失望，当然，这一切还需要我们后面的实际测试来验证。
艾尔莎幻雷者HD5830 黑钻PCB板
艾尔莎幻雷者HD5830黑钻核心/显存频率为800Mhz/4000Mhz，采用与HD5870相同、40nm制程工艺的RV870、Cypress核心，拥有21.5亿晶体管，1120个流处理器和56个纹理单元，光栅单元仍然为16个。

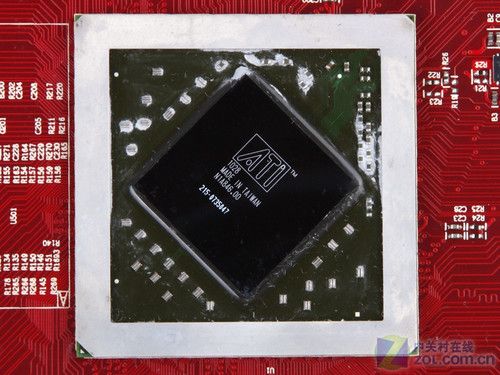

基于40nm工艺的RV870核心
作为第一款支持DirectX 11 API的图形核心RV870，其能够完美支持DirectX 11。虽然应用于Radeon HD 5830的RV870，在硬件规格上流处理器缩减至1120个，不过这并不影响其在DirectX 11上的发挥。由于基于40nm工艺制造，所以产品整体的功耗及核心发热量并不高。
搭载SAMSUNG K
显存方面使用了8颗规格为
供电方面，艾尔莎幻雷者HD5830黑钻采用了数字供电，供电芯片为CHIL 8266，7+1相供电组合，核心7相供电，上一下二MOS；显存1相供电，上一下二MOS。用料上全部使用日系全固态电容封闭式电感，并在所有MOS上加入了散热片。
供电设计图解

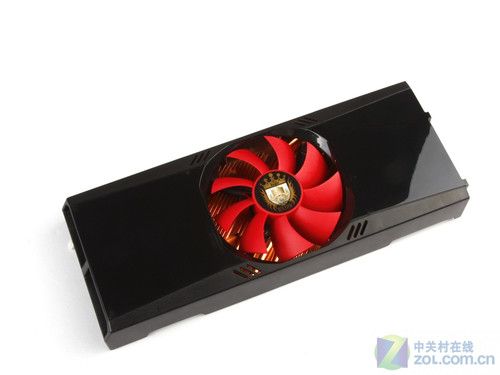

显卡散热器
大风扇能比普通风扇产生更大的风量，便捷地实现了散热器根据显卡的实际运作温度自动调整风扇转速的操作，从而减少非必要情况下的风扇全速运转，达到节能、静音的双重效果。智能温控调速风扇根据显卡的运行环境、运行负荷和运作强度，自动调整风扇转速，在节能省电的同时有效地减少了风扇噪音。为玩家营造了一个宁静干净的操作平台。
散热器拆解图
该智能温控调速风扇外面使用特殊合金制成的金属罩，能有效阻挡部分灰尘侵入显卡风扇内部，使显卡散热器兼具防尘的特点。

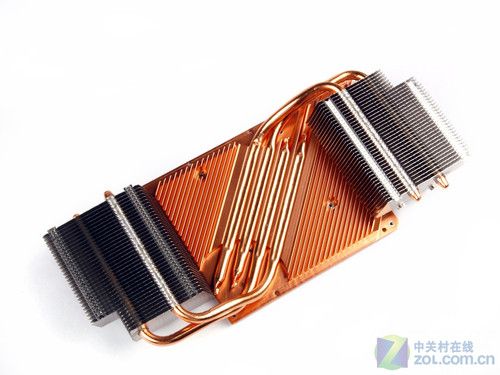

大尺寸、豪华四热管
散热体系一直是艾尔莎非常重视的一块，在这款HD5830上，使用了9015超大风扇的智能温控节能散热器。风扇底下埋四根纯铜导热管，大面积高密度铝挤散热鳍片，使用2PIN温控通过GPU运作实现温控调节，以达到高效散热的同时有效节能的效果。

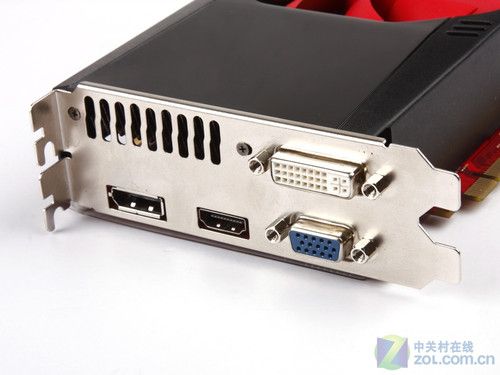

DP+HDMI+DVI/CRT输出接口
在输出接口上，艾尔莎幻雷者HD5830使用了全接口DP+HDMI+DVI/CRT设计，方便用户进行任意的主流操作。幻雷者HD5830在接口上方都时行了镀镍处理，并在接口上方全部采取了金属挡板屏蔽式处理，能有效防止高频杂波的干扰。

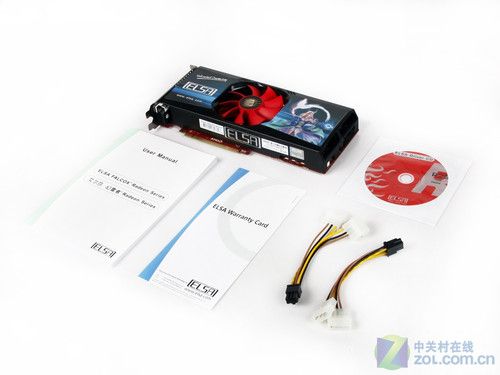

显卡赠送附件
