某型末制导雷达自动测试系统设计

　　3．2．3 测控计算机(TCC)

　　测控计算机由计算机主机及显示器、键盘、鼠标器、打印机等外围设备组成。计算机主机内含GPIB总线控制卡、422总线通信卡等。计算机主机内置物理备份硬盘，该硬盘区别于一般逻辑硬盘。它预装操作系统和测试软件，当系统盘出现问题后，可将备份硬盘转换成系统盘。测控计算机是检测系统的测试控制中心，主要承担如下功能：

(1)提供GPIB总线接口通讯；
(2)计算机资源管理；
(3)测试资源的管理；
(4)测试程序(TPS)的调度管理；
(5)测试数据记录、存储、打印输出。

　　3．2．4 测试资源选型原则

(1)程控接口应为GPIB总线接口；
(2)控制命令应符合IEEE488．2标准；
(3)测试精度满足末制导雷达测试需求；
(4)满足导引头测试需求，综合权衡确定型号和数量。

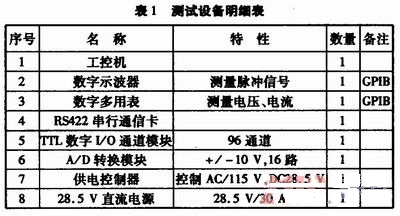

　　3．2．5 测试设备

　　测试资源主要由通用测试设备和专用测试设备两类设备构成。

　　通用测试设备：指市场可选择的货架产品，主要选择GPIB总线形式的产品。通用测试设备的结构应符合GJB100-86《机架、机柜的基本尺寸系列》标准，可靠性指标应满足系统要求。

　　专用测试设备：专用测试设备是指专门用于某些特定参数测量、模拟、控制的设备，是专业设备，是非货架产品，必须配套研制。

　　除上述总线式设备外，测试资源构成中还包含微波暗箱、喇叭天线、目标模拟器、微波电缆等非程控设备。

　　3．3 测试接口适配器(TUA)

　　测试接口适配器的全称是被测单元适配器Test Unit Adapter(TUA)。

　　3．3．1 适配器功能

　　适配器是被测对象与测试资源之间提供电子、电气和机械连接的装置，可以包括测试资源中并不具备的适当激励和负载。考虑成本因素，检测系统不采用阵列接口形式，而是测试资源通过适配器直接与测试对象连接，测试适配器除提供连接通道以外，还完成如下功能：

　　(1)检测系统的TTL电平输出信号直接驱动适配器内部的继电器阵列，发出28．5 v／空、地／空、28．5 v／地等形式的控制指令；

　　(2)被测末制导雷达发出的28．5 V／空、地／空等状态指令在适配器内部转换为TTL电平形式，由检测系统内的数字I／O检测；

　　(3)被测末制导雷达输出的多路直流电源电压信号、模拟量信号在适配器内部通过开关阵列选通，送到数字电压表进行测量；

　　(4)实现对被测末制导雷达的老练；

　　(5)将被测信号进行梳理、归类，分别送到相应测试资源；

　　(6)将被测末制导雷达输出的同步脉冲视频信号进行电平变换，将其变换为示波器和微波信号源脉冲触发需要的电平形式。

　　3．3．2 适配器结构

　　适配器的前面板为雷达状态显示灯、关键信号监测点、雷达老练控制等。后面板为与被测雷达和测试资源连接端口；考虑到线路损耗因素，测试信号和视频信号通过适配器转接，微波信号不通过适配器转接，而是直接从雷达综合测试仪射频输出口到目标模拟器、从雷达直接到雷达综合测试仪射频输入口连接。测试适配器采用高度4U的19寸标准机箱，后面板通过连接器接检测系统的测试资源，前面板包括：关键信号监测点：适配器前面板设计有关键信号监测点，直接与雷达检测接口的信号相连，不通过任何处理和转接，用于地面直接检测雷达的工作状态和控制状态。

 　　4 软件设计

　　该系统选择WINXP作为操作系统；选择Lab-Windows／CVI和VC++作为主控程序和检测程序开发工具，完成对被测雷达性能指标的测试。

　　雷达控制台软面板：提供对雷达的手动操作功能，对雷达一般参数进行调整和查询，雷达状态指示灯显示雷达的当前的工作状态。

 　　仪器控制软面板：对电压表、信号源、示波器、目标模拟器控制器等测试资源进行控制的虚拟界面，并对相关仪器参数进行控制。雷达控制台软面板和仪器控制台对被测试对象和测试资源进行手动控制，完成所有手动测试项目。

　　自动测试软面板：按测试程序对末制导雷达进行“全过程全项目自动测”顺序测试，测试人员在自动测试前不但可以选择自动测试项目的数目和测试流程，还可以暂停和中止测试过程。因而提高了系统自动测试过程的灵活性，方便了用户对意外事件的处理。

　　数据管理软件面板：完成对测试数据的处理，分析，保存、查询及打印等；

　　系统帮助面板：完成对测试系统的说明，使用方法，测试步骤，软件常见故障的排故障等。

　　5 结束语

　　本通用自动测试系统完成4种不同体制末制导雷达自动测试任务，具有体积小、结构标准化、测试准确度高、速度快，提高了雷达系统的维修性和保障性，增加战备完好率和任务成功率，降低系统的维修保障费用。
