MF-TDMA卫星通信网络仿真测试研究

　　3   系统测试

　　3. 1   同步系统测试结果

　　通过建立的测试模型，对网络同步系统各参数进行测试得到如下结果: 帧长度的选取首先要考虑卫星链路的传输时延和话音业务对传输时延的要求。话音业务传输时延一般要求在400 ms 以内，卫星链路的传输时延大约为270 ms，同时考虑到传输设备的处理时延，帧长一般不超过110 ms，综合考虑各种因素的影响不小于80 ms 为宜。

　　为了解决网络规模与主载波帧效率间的矛盾,系统引入了超帧结构。但超帧结构的引入使各站占用申请时隙的机会从一帧一次变成了一超帧一次,根据对话音业务呼叫建立时间限制的仿真，最大超帧长度定为16 帧。

　　图2   同步保持误差数据统计卫星漂移的典型速率为2. 8 m/ s，系统要求的时钟稳定度为1 ( 10- 8/ 日，典型的同步保持调整间隔时间为一个超帧，以最长超帧16 帧，最长帧长110ms进行分析,仿真同步保持误差小于10  s，保证网络的同步运行。同步误差仿真数据如图2所示。可以看出仿真测试结果满足系统要求。

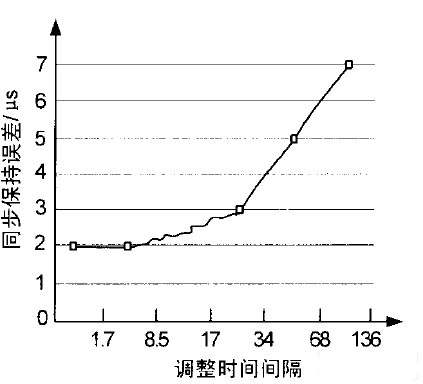

图2   同步保持误差数据统计

　　3. 2   业务接入系统测试结果

　　系统提供话音、数据和视频3 种业务接入，采用MF TDMA 虚路由技术体制，可以组成全网状网。

　　各站间平均业务互通量为1 Mbps，采取相应的流量控制、排队和调度机制，通过对网络话音业务大话务量的测试仿真，系统的平均呼叫成功率统计如图3 所示，呼叫接续时延统计如图4 所示。

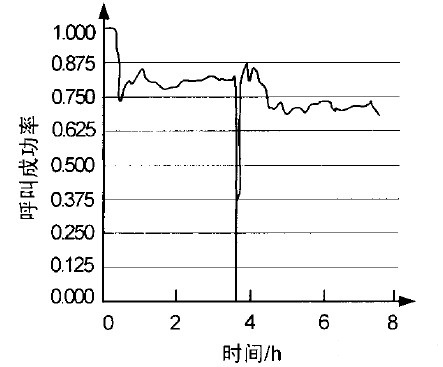

图3  系统的平均呼叫成功率

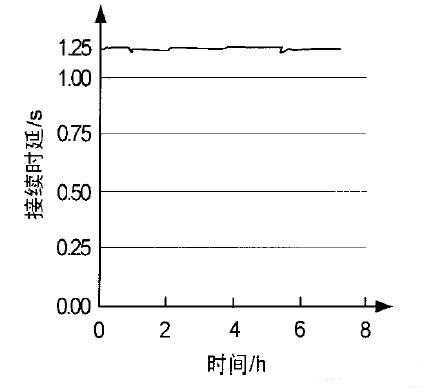

图4  系统的平均接续时延

　　在上述业务背景下，系统的呼叫成功率在87%左右，而平均接续时延维持在1. 1 s 左右，这个结果满足网络用户服务质量要求。

　　4   结束语

　　使用Rational Rose 工具设计的模型，测试人员可以根据MF TDMA 卫星网络的特点设计出很多测试用例，获得大量数据，很方便地捕获设计缺陷，从而能以较小的代价尽可能多地找出网络设计中存在的各种缺陷，有效指导系统设计，使网络得到最佳的配置。
