基于单片机的存储设备转储器

　　目前U盘以其体积小、易携带、容量大、使用方便等特点成为最常用的移动存储设备之一。但是一直以来人们对U盘的使用仅限于U盘与计算机之间的通讯。如果要实现多个U盘的内容相互转储必须通过计算机问接完成，比较麻烦，且无法满足人们出门在外需要随时随地转储数据的要求。本文针对这一需求，设计了一款以C8051FD40单片机为核心的U盘转储器，实现不通过计算机直接完成两个U盘之间的数据交换，具有体积小、传输速度快、操作方便、硬件综合成本低等优点。

　　1 系统硬件设计

　　1．1 系统总体结构与工作原理

　　系统由电源模块、USB接口转储模块、控制模块、键盘模块和液晶显示模块等组成，如图1所示。C8051F040微控制单元外接两个CH375 U盘模块，通过在单片机内部开辟一个数据缓冲区，直接调用子程序库，负责将一个U盘中选中的文件数据传送到另一个U盘中。液晶和外部键盘实现人机接口，通过键盘的上翻、下翻、选择、复制等按键，选中要转存的文件，并在液晶模块中显示文件名、文件大小等相关信息。人机交互界面友好、操作简便。

　　1．2 CH375 U盘模块

　　采用振南电子开发的CH375 U盘读写模块，该模块体积小巧，仅3．3x2．0 cm2。模块供电为5 V，配有指示灯，工作时指示灯被点亮。模块使用USB主从机控制器CH375B，采用并行方式驱动，可以实现U盘的读写。共需要13根信号线(5根控制线8根数据线)。

　　通过该模块提供的znFAT，一种单片机上的FAT32文件系统解决方案，能够轻松地实现U盘上的各种文件级的应用。主要包括文件扇区的定位、文件打开、信息修改、文件关闭、文件删除、文件读、文件写、磁盘信息查询等一些对文件的基本操作。该模块具有体积小，价格较低，使用方便的特点。通过该模块很容易通过单片机实现对两个U盘中的相关文件的转移。

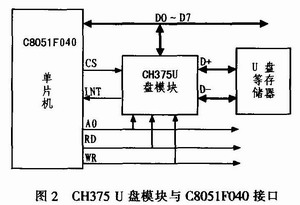

　　CH375 U盘读写模块与C8051F040单片机的连接如图2所示。C8051F040通过CS选中U盘模块，U盘模块则通过INT以中断方式与单片机进行通信。DO～D7为CH375 U盘模块与单片机的并行通信数据线，单片机通过AO、RD、WR控制信号控制CH375U盘模块。D+、D-为CH375 U盘模块与 USB存储设备的串行接口。通过CH375 U盘模块可以很容易地实现单片机与USB存储设备直接的数据转储。

　　1. 3 液晶显示模块

　　本系统使用122x32点阵的MGLS12232液晶显示模块，模块内置两块2．560位的RAM和两片SED1520控制器，分别由E1、E2两个选通信号控制左右两半屏的显示。图形液晶显示模块有两种连接方式：一种为直接访问方式，另一种为间接控制方式。本系统是采用直接控制方式，该方式将液晶显示模块的接口作为存储器或I／O设备直接挂接在单片机总线上。该模块体积小、价格较低且通过该液晶模块能够满足对一般文件夹名、文件名和文件信息的显示。

　　1．4 键盘模块

　　键盘模块是3x3矩阵式键盘结构，采用Button按键，分别定义了上电、复位、上翻、下翻、选择、复制、粘贴等按键，以最少的按键实现文件转储的各种操作。

　　1．5 C8051F040单片机控制模块

　　C8051F040单片机控制模块是本系统的核心控制模块。该单片机具有丰富的片内资源和强大的控制功能：与8051完全兼容，最大系统时钟频率为24 MHz，70％指令的执行时间为1或2个系统时钟周期。丰富的中断源，扩展的中断系统向CIP-51提供20个中断源，一个中断驱动的系统需要较少的MCU干预，因而有更高的执行效率，这么多的中断源完全能满足本系统的所有外设。通用串行总线(USB)功能控制器，有8个灵活的端点管道，集成收发器和1K FIFO RAM；片内存储较大，CIP-51的SFR地址空间可包含多达256个SFR页，通过SFR分页，CIP-51MCU可以控制大量用于控制和配置片内外设所需的SFR。串口资源丰富，具有两个增强型全双工UART、一个增强型SPI总线和SMBus／I2C。每种串行总线都完全用硬件实现，都能向CIP-51产生中断，因此需要很少的CPU干预。这些串总线不“共享”定时器、中断或端口I／O等资源，可以使用任何一个或同时使用多个。

　　该模块的功能是：通过在单片机内部开辟一个数据缓冲区缓存两个U盘之间要转移的文件数据，并通过两个CH375 U盘模块控制U盘文件的打开、读取、写入和关闭，实现文件数据的转移工作。该控制单元还可以将外围键盘发来的中断信息进行处理，以实现文件的选择等对单片机的控制。通过控制一个MGLS12232液晶显示模块来显示一些相关的文件信息。

　　2 系统软件设计

　　2．1 外设控制方式

　　本系统采用CH375 U盘模块，该模块附带znFAT，单片机上的FAT32文件系统解决方案。从而减少了繁杂的Fat32文件系统方面的编程，由于CH375 U盘模块配带文件系统及文件操作子程序，通过单片机主程序调用比较容易实现文件名、文件信息的液晶显示，以及文件的选择与转移操作。

　　由于C8051F040单片机的中断资源丰富，并且中断具有以下优点：

　　1)分时操作。CPU可以分时为多个I／O设备服务，提高了计算机的利用率。

　　2)实时响应。CPU能够及时处理应用系统的随机事件，系统的实时性大大增强。

　　3)可靠性高。CPU具有处理设备故障及掉电等突发事件的能力，从而使系统的可靠性提高。

　　综上所述，本系统的所有外设键盘均采用中断控制方式，文件转移也用中断方式控制。这样C8051F040的系统资源利用效率有了很大的提高。
