C8051FXXX单片机FLASH程序的自动升级

　　引言：

　　C8051FXXX系列高速SOC单片机是由美国Cygnal公司开发的完全集成的混合信号系统级芯片，具有与8051兼容的微处理器内核，内部集成FLASH程序存储器，具有在系统重新编程能力，以C8051F020为例，内部集成64K的FLASH程序存储器。在系统控制软件的开发调试阶段，可用集成开发环境来下载及测试系统，但当将C8051F020目标系统集成到产品后，则由于操作系统及软硬件接口不一样等等原因，不能在最终产品中用集成开发环境来下载FLASH程序，故产品到了用户处之后，如要再进行FLASH程序的更新，则必须更换相应的集成电路印刷板，造成很多麻烦及不可靠因素。笔者通过实验，在用户操作界面的PC机及C8051F020的单片机控制系统之间，通过串行口进行C8051F020单片机控制程序的自动升级及程序加密，从而使用户只要从互联网上下载控制程序，即可实现单片机程序的自动升级。以下以64KBFLASH RAM为例简要介绍单片机目标程序的准备及自动升级的制作过程。

　　1）系统简介及自动升级的实现方法

　　PC机(80486／DX2以上)  具有1.44吋软驱及串行口。单片机控制系统（具有串行口及内置的FLASH程序区）。PC与C8051FXXX之间通过九针串行接口线相连。设置传送速率为115200BIT/S。

　　C8051F020单片机的FLASH RAM分为用户程序区(0000H~0FDFDH)，厂家保留及加密区(0FDFEH~0FFFFH)两部分。现将用户程序区(0000H~0FDFDH)的0000H~0DFFFH部分用于装载用户程序，而0E000H~0FDFDH部分作为引导程序区，引导程序区在升级时不能改变，它用于与用户操作界面的PC机部分进行程序接收及装载等工作。

　　在控制程序区0000H~0DFFFH中，做一握手程序块，在上电时，用于和用户操作界面PC机部分进行握手，当接收到PC机部分要进行软件升级的命令时，程序跳至引导程序区，执行如下流程：

• 　　发送准备升级字节到PC机
• 　　删除FLASH程序区
• 　　发送开始下载命令到PC机
• 　　接收且放到相应地址
• 　　加密

　　为了达到自动升级的目的，需要在用户界面的PC机引导时，自动检测PC机外设，软盘控制器，一旦检索到软盘中有升级文件及其索引文件，且其版本比现有的单片机控制程序的版本高，则开始执行PC机中的下载程序。

　　2)删除0000H~ODFFFH的FLASH程序区

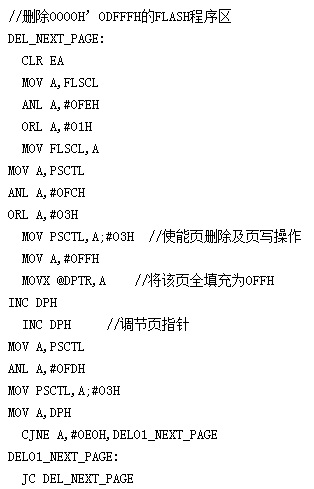

　　C8051FXXX系列单片机将FLASH程序区按512字节为一页(PAGE)来组织，在删除控制程序区0000H~ODFFFH时，首先屏蔽掉所有中断，使能程序删除位PSEE(PSCTL．1)，同时使能PSWE(PSCTL．0)MOVX指令指向FALSH程序区。应用MOVX指令在每一页的任意一地址写0FFH，则将该页的所有字节都置为0FFH，从而实现了该页的删除。依此操作可删除所有的程序页。删除部分程序如下：

　　3)从ＰＣ中接收FLASH字节

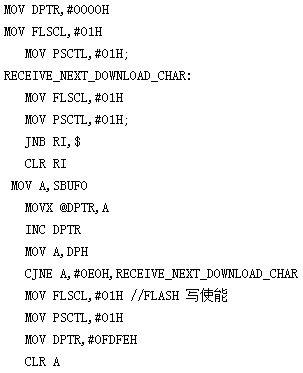

　　以下程序用于从PC机中接收程序并放到相应的FLASH地址。在此仅使能PSWE(PSCTL.0)位，使MOVX指令指向FALSH程序区。

　　4)FLASH程序的准备

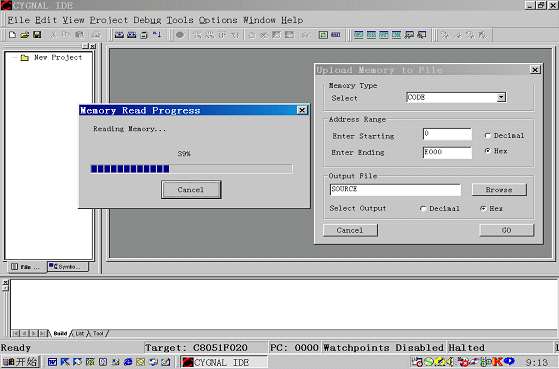

　　为了更快地得到—下载到C8051F020的FLASH程序，先在CYGNAL IDE开发环境中，将做好的控制程序编泽，链按，然后用厂家提供的串行适配器将PC与目标板连接起来，传送FLASH程序到目标系统中去。接下来用“UPLOAD MEMORY T0 PILE…”(如图示)功能将0000H~OEOOOH的FLASH代码程序上载到硬盘存储器中，再将此ASCII文件转化为16进制的HE文件，注意将其十的0DH，0AH等回车换行字节取消，最后生成的HEX文件即可被直接下载到FLASH的0000H~0DFFFH的相应地址中。此HEX文件即可发送至用户处，用于升级用户的单片机FLASH程序。

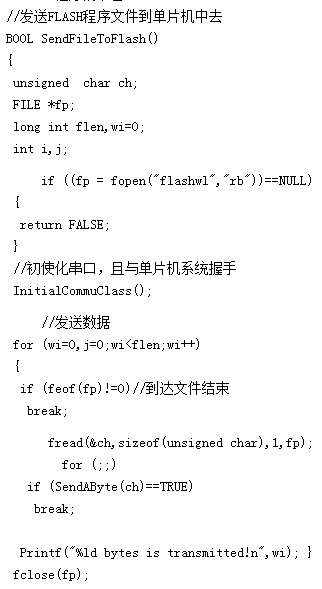

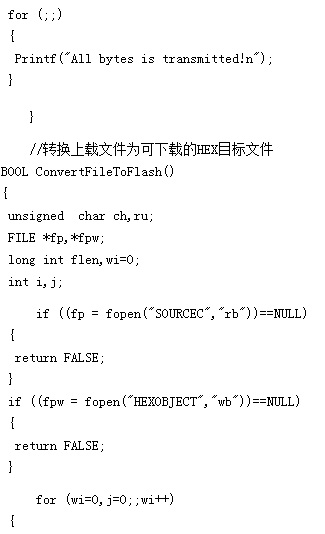

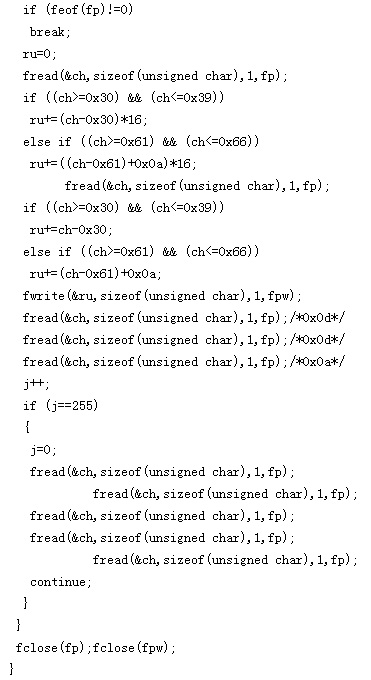

　　5)C程序的准备

　　结束语

　　以上所介绍的FLASH自动升级程序的ＰＣ部分在VC6.0及TC2.0中开发，并与805lFXXX系列的单片机联机成功，并最后用于在用户处的单片机FLASH程序升级。
