浅析“次世代网络”线路测试的解决

　　4 创新的MELT芯片组

　　Lantiq公司之MELT芯片组的特色之一，在于可以直接放进DSL线路卡里。DSL的线路是透过高奥姆值的电阻来存取，换句话说，对照于继电器式的联机（relay-based connection），这种方式的阻抗在交换过程中不会有所变动。这可以让MELT解决方案在量测或防潮电流传送进行时，不会影响到DSL的讯号与服务。而藕合电阻，则是透过高电压多任务器所连接的输出缓冲器与量测放大器。输出缓冲器传送量测讯号到线路中，并且透过量测放大器，把这些讯号的处理结果反映出来。

　　由Lantiq所提供的高成本效益比且值得信赖的多通道MELT解决方案，具备了高效率的线路与回路检测功能，以利实时音质与网络稳定度监控，而其精确性更是超出了外部测试头端，并且能和DSL联机同时运作。不仅具有如此的整合性能，MELT的解决方案还能满足DSL线路卡之极为有限的空间限制。

【图三】在Lantiq的MELT解决方案中，其芯片组将可直接安装在DSL线路卡里

　　对照于当今的线路检测解决方案，以交换矩阵来控制外部测试头端或测试卡，Lantiq这种整合的MELT解决方案，将可提供高达百分之九十的成本优势。同时，其极低的功耗符合了欧洲“操作规范”（CoC：Code of Conduct），对于能源效率的要求，并且还兼容于国际电信联盟的ITU 996.2 测试标准（G.lt）。

 　　该芯片组支持了各家厂商的所有DSL技术（ADSL、VDSL，与SHDSL），不但如此，比起传统以继电器式为基础的PSTN线路检测，它还具备了许多额外的功能，例如线路卡生产检测。这个解决方案还提供了防潮电流传送（粒度为十六个传输埠，即granularity of 16 ports），以满足线路可靠度、长期区域回路营运等各项需求。

　　同时，对于需要客制化功能的检测头端，事先定义好的直流配对辨识音调，仍旧可以在Lantiq所提供的整合式MELT解决方案中自行选择使用。

　　该MELT解决方案系由一颗一百廿八通道的控制器（VINETICTM-LTC128），以及一颗十六通到的高压检测多任务器（Smart SLIC-TTM-16/MLT-16）所组成，并具备了一组整合多任务器与AD/DA转换器。线路检测控制器负责处理数字化的检测讯号，并计算出相对应的网络模式。而Smart SLICTM-T16/MLT16可以接到多达十六个DSL实体线路，也能把防潮电流传送出去，并且产生配对辨识音调。由于VINETICTM-LTC128能支持八颗Smart-SLICTM-T16/MLT16，因此将能达成以单一线路卡来进行一百廿八个通道的检测工作。

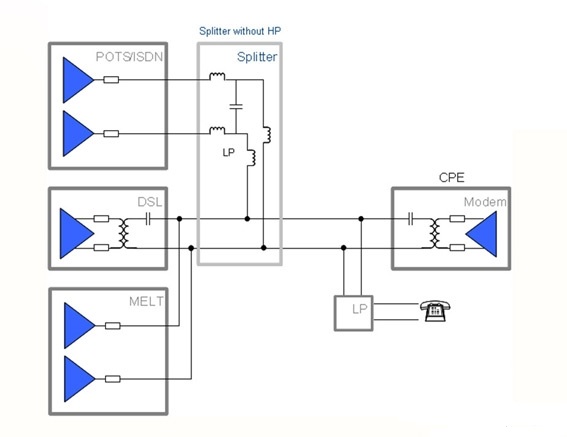

　　【图四】最新的MELT芯片（MLT16）还支持了仍然使用POTS分歧器（splitter）的过渡期特别方案。由于此MELT具备了高输入阻抗的特色，将可避免在使用分歧器时，因为高通滤波器所产生对DSL线路的存取干扰

　　有了Lantiq的MELT解决方案，只消三十秒就能完成单一通道的一整组检测工作。Lantiq还提供了支持不同主控制器的完整软件套装，并达成了ITU K.20的保护要求（protection requirements）。正因为这个解决方案把MELT和SELT的功能建置在同一张线路卡上，将会让各种相关的量测工作变得更为简便。

　　5 充分整合的线路检测

　　为了要充分体验并*估这些崭新的MELT 技术，该公司业已提供了支持ADSL、VDSL，以及SHDSL的设计套装MELT Easy-Boards。这将让系统开发人员可以快速且简便地享受高度整合之MELT芯片组所带来的种种优势，并透过极为小巧的空间要求来显着地降低整体成本（没有继电器或不需要切换矩阵）。线路检测以及防潮电流能在不限制任何DSL的运作下进行，透过规律与并行的检测，充分确保网络的运作。在最新一代的VDSL2与ADSL2+芯片组中，Lantiq还更进一步地把已经整合的线路检测控制器，做进DSL芯片中。
