微星HD6790 Twin Frozr II拆解

　　微星HD6790 Twin Frozr II显卡使用了一体化散热器设计。散热器部分正如我们所知，显卡采用微星独家设计的TwinFrozrII散热设计，也就是众所周知的"霜刃"散热系统。

显卡拆解

显卡散热器特写

　　透过8厘米超大双风扇，搭配三根热导管配备超级热管技术与大面积的镀镍纯铜底散热底座，让热能有效且快速的导出。整个散热器鳍片密度较高，这一点用户通过重量可以轻松判断出来。

显卡散热器底部

　　通过上图我们看到从散热底座放射出了多条热管，与周围细密的散热片相连。这套散热方案的优势在于能够以最快速度将GPU热量导出，分散至大面积的散热片上，然后通过双大尺寸风扇进行散热。

显卡GPU核心

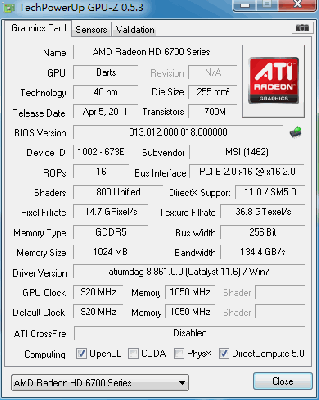

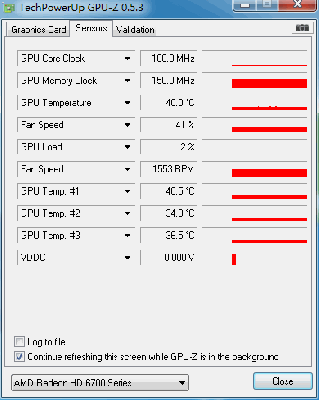

显卡基本信息

　　微星HD6790 Twin Frozr II显卡基于AMD代号为Barts LE的40mm制程核心设计，拥有800个流处理器与40个纹理单元, 16个ROP着色单元。显卡支持DirectX11、Shader Model5.0、Tessellation与HD3D等3D游戏技术，加强型第七代Tessellation引擎使得Tessellation性能提升。显卡核心频率达到920MHz，显存依然是4200MHz，核心超越公版840MHz额定频率。

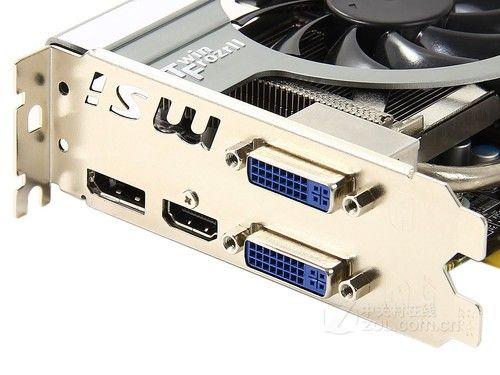

显卡输出接口

简单实用的附件搭配

　　微星HD6790 Twin Frozr II显卡在输出接口方面和公版不同，显卡搭配了两个DVI接口和一个DisplayPort接口+一个HDMI接口。我们认为这是厂商为了用户连接显示器方便而进行的接口改变，公版设置的两个MiniDP接口需要转接线才可以实现顺畅输出。而微星HD6790 Twin Frozr II显卡所有接口都遵循标准设计。
