VoLGA架构
VoLGA架构利用现有的CS网络实现对LTE语音的控制,类似WiFi的UMA解决方案。 需要部署GANC网元,模拟BSC/RNC的A/Iu接口。此方案最大特点在于引入GANC网元, 而不需要部署IMS,不需要改造CS网络,同时要求VoLGA UE与SR-VCC UE采用不同的协议栈。
VoLGA方案在T-Mobile发起的VoLGA论坛中讨论,创始成员除T-Mobile外, 包括阿尔卡特朗讯、爱立信、华为、Kineto、LG电子、摩托罗拉、北电网络、三星、Starent、中兴通讯等10家厂商。3GPP组织已确定不在R8/R9中接受此方案。
VoLGA在09年1月刚刚完成版本1的需求讨论,计划在09年6月底完成版本1的三阶段规范定义,在10年6月完成版本2的定义。中兴通讯作为VoLGA成员,积极参加VoLGA标准的讨论,并将在09年6月作为东道主主办VoLGA上海会议。
大唐移动CSFB语音呼叫解决方案
CSFB技术并不是一种真正的LTEVoIP技术,CSFB主要解决附着于LTE网络的双模终端如何在LTE网络中接收到电路域的被叫寻呼等网络发起的请求,要求MSC能够建立与MME之间的SGs接口,实现LTE和
CSFB通过MSC/VLR和MME之间的SGs接口实现。
UE必须同时附着到MME和MSC/VLR上,UE在附着时将附着类型指示为联合附着,MME收到联合附着请求后向MSC发送位置更新请求。
在UE回退到CS域系统时,如果UE和回退系统支持PS域切换,则将激活的PS域承载切换到回退系统的PS域网络中;否则PS域承载业务将被中止。
在UE请求激活CS域业务时执行CS Fallback过程,区分如下两种情况:
1.当回退系统支持PS切换时:当UE请求激活CS域业务时,MME指示eNB发起PS域切换,之后UE在回退系统中接入并发送CS域业务请求,UE与MSC之间的CS域业务承载建立过程和PS域切换过程可并行执行。
2.当回退系统不支持PS切换时:当UE请求激活CS域业务时,MME指示eNB通过CCO或重定向过程让UE重新选择到回退系统,PS业务被挂起,MME保留所有NBGR承载而去激活所有GBR承载,UE在回退系统中发起CS业务建立过程。
对于正在TD-LTE网络中接收数据业务或者驻留的UE,如果需要发起话音呼叫,则优先将其CSFB到GERAN网络,在没有GERAN网络覆盖或者UE不支持接入到GERAN网络时将其CSFB到TD-SCDMA网络。(如果UE之前处于空闲态,则UE在需要发起话音呼叫时NAS将触发RRC连接建立过程,转入连接态。剩余的处理过程与UE之前处于连接态时完全相同。)
大唐移动CSFB语音呼叫解决方案使用场景
对于上述UE发起话音呼叫被CSFB到

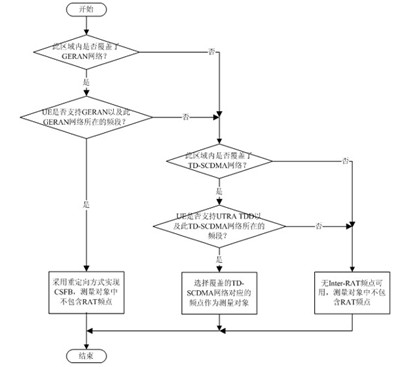

图2 CSFB时RAT频点选择流程图
当选择了TD-SCDMA频点作为测量对象时,频点优先级顺序如下:
TD-SCDMA频点优先级 > TD-LTE频点优先级。
当UE之前处于空闲态时,由NAS触发业务请求,转移到连接态。eNB基于MME的指示可以判断需要执行CSFB操作。
当eNB确定将UE CSFB到GERAN网络时,不需要执行测量配置。
当eNB确定将UE CSFB到TD-SCDMA网络时,立即执行RRC连接重配过程以配置测量,以保证基于UE的测量上报尽快地切换到TD-SCDMA网络。在成功下发测量配置后,eNB可以采用基于定时器的方式确定是否需要采用重定向。
