基于单片机的调光控制器设计

2．3 驱动单元

　　图中，L1_D是单片机输出的触发信号，该信号通过光控可控硅MOC3022去驱动可控硅T435。受控的白炽灯接在Ll和零线(图中未画出)之间。

　　MOC3022是DIP-6封装的光控可控硅。其1、2脚分别为二极管的正、负极：4、6脚为输出回路的两端；3、5脚不用连接。如图8所示。

　　T435-400是可控硅，“4”表示主回路电流是4A；“35”表示触发端的最大电流是35mA，一般该端有最大电流的5％就可保证可靠地触发。T435-400外型图如图9所示。

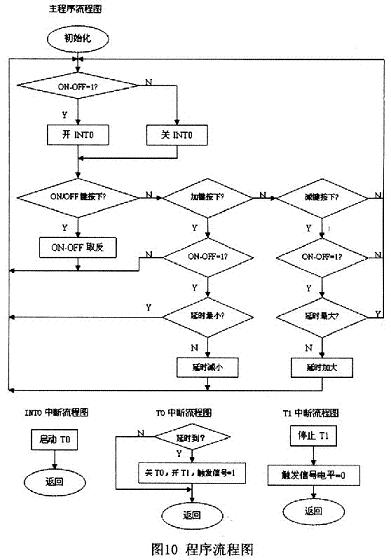

　　3 程序流程图

　　4 结束语

　　本控制器使用了三个开关控制一路灯，主要是为了在教学过程中降低难度。也可改为一个开关控制一路灯，比如短按为开、关，第一次长按为降低亮度，连续的第二次长按为提高亮度等。电路不用改动，只需修改程序即可。

　　学生通过制作该调光控制器，可以掌握单片机、光藕和可控硅等方面的知识和使用技能，特别是后两者，学生较少接触。由于该调光控制器调光的效果比较好，对提高学生的学习兴趣有很大帮助，教学效果良好。
