基于C8051F023的液晶触摸屏的应用设计

　　O 引言

　　人机对话界面的种类很多，如显示器、LED、LCD及带触摸屏的LCD等。其中带触摸屏的LCD是最近几年刚发展起来的一项新技术，它通过计算机技术来处理声音、图像、视频、文字、动画等信息，并在这些信息间建立一定的逻辑关系，使之成为能交互地进行信息存取和输出的集成系统。触摸屏系统符合现代简便、经济、高效的发展原则。

　　1 C805lF023单片机简介

　　C8051F023是完全集成的混合信号系统级MCU芯片，芯片具有32个数字I／O引脚。表l所列是各引脚定义，其主要特性如下：

• 　　采用高速、流水线结构且与8051兼容的CIP一51内核(可达25 MIPS)；
• 　　带有全速、非侵入式在系统调试接口(片内)；
• 　　内含真正的10位C8051F023、100 ksps的8通道ADC和PGA以及模拟多路开关；
• 　　有两个12位DAC，并具有可编程数据更新方式；
• 　　内含64 K字节可在系统编程的FLASH存储器以及4352(4096+256)字节的片内RAM；
• 　　带有可寻址64 K字节地址空间的外部数据存储器接口；
• 　　具有硬件实现的SPI、SMBus／I2C和两个UART串行接口；
• 　　内含5个通用的16位定时器；
• 　　具有5个捕捉／比较模块的可编程计数器／定时器阵列；
• 　　带有片内看门狗定时器、VDD监视器和温度传感器。

　　具有片内VDD监视器、看门狗定时器和时钟振荡器的C8051F023芯片，是一种真正能独立工作的片上系统。所有模拟和数字外设均可由用户固件使能／禁止和配置。此外，FLASH存储器还具有在系统重新编程能力，可用于非易失性数据存储，并允许现场更新805l固件。

　　2 系统硬件接口电路

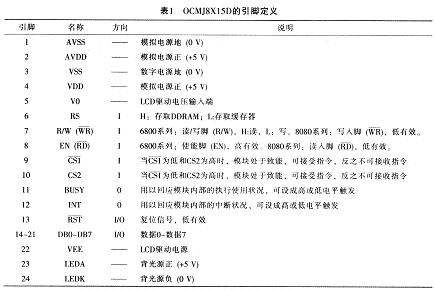

　　本文采用C805lF023单片机来控制带中文字库的OCMJ8X15D液晶触摸显示模块，OCMJ8X15D的引脚说明如表1所列，其硬件接口电路如图l所示。

　　C805lF023单片机带有内部晶振，但本设计为了更加精确．仍然采用外接晶振。该触摸屏的背光亮度是可以调节的，故可根据需要应用电位器调节其亮度，本设计还预留了通信接口(P0．0，P0．1，PO．2，P0．3)。

　　3 软件设计

　　要实现在液晶触摸显示器上显示软键盘,根据液晶控制器的特点，用图2所示的流程图给出本设计的编程思路及主程序流程图。

　　OCMJ8X15D中文液晶显示模块的文字模式可以支持全角(中文或英文)及半角(英文)显示，全角文字是以16x16的点矩阵组成，半角文字是8x16的点矩阵组成。该模块的中文显示方式与一般的模块不同，一般的模块是在绘图模式下，以Bit—Map的方式去绘出中文，而OCMJ8X15D中文液晶显示模块的中文显示方式则是用文字模式，直接输入中文字码，这样就可以在光标所在位置显示中文。该显示模块有三种中断讯息，本设计使用有触控屏幕侦测到被Touch来发生中断。

　　4 结束语

　　采用本文给出的C805lF023单片机和OCMJ8X15D液晶触摸显示模块的硬件接口电路，并通过编写可触摸显示中英文和数字的子程序设计的样机，触摸定位准确，显示内容正常。
