我有一颗Tegra心 微软KIN TWO拆解

        微软在发布KIN系列两款手机产品之后，并没有公布详细的规格配置信息，媒体的报道也多采用微软德国公司在网上公布的配置，特别是处理器芯片这一方面，也只是提到了Kin手机将采用600MHz处理器。

        Ifixit和Chipworks两家网站合作的KIN TWO手机拆解为我们揭示了答案，KIN TWO使用了由NVIDIA提供的Tegra处理器。

        KIN系列手机主要提供社交网络服务，由夏普进行代工生产，Verizon无线负责销售和网络支持。该手机运行的是Windows Mobile系统的一个变种，并非Windows Phone 7系统。在拆解中，Tegra处理器是最难找到的一块芯片。

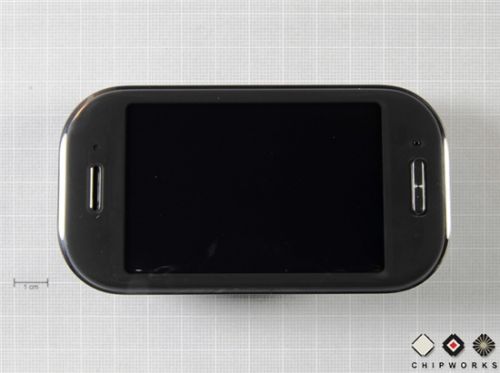

        KIN TWO配有3.4寸480×320像素分辨率电容式触摸屏，内置有800万像素闪光灯，支持自动对焦、防抖动、图像优化、LED闪光灯功能。这款手机内置256MB DDR RAM和8G闪存空间，支持CDMA或HSDPA网络，支持USB 2.0、蓝牙、WiFi、GPS、收音机、重力感应等功能，配有1390毫安电池，内置立体声扬声器。

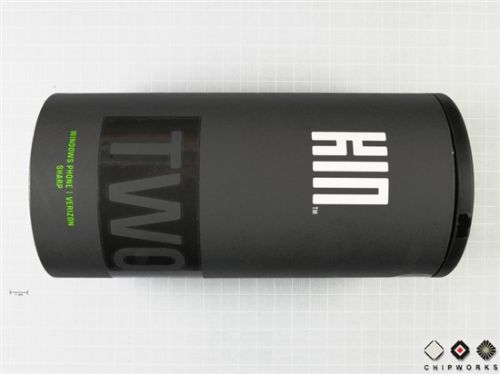

KIN TWO手机采用圆筒状外包装

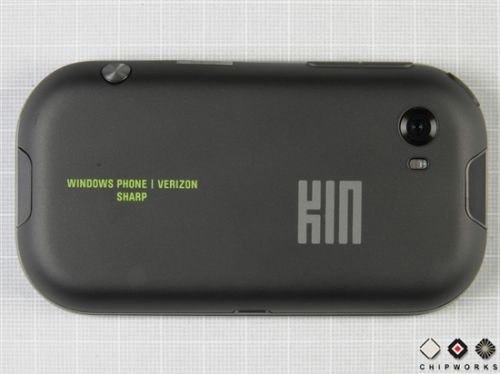

        手机背部，注明这是一款Verizon定制机，由夏普生产。摄像头为800万像素，旁边是闪光灯。

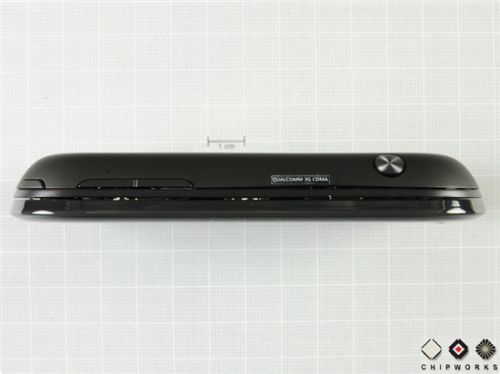

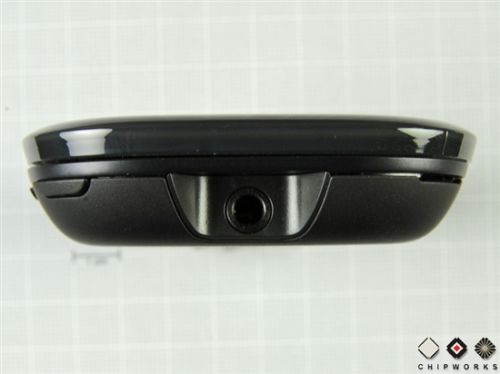

手机顶部的3.5mm耳机插孔

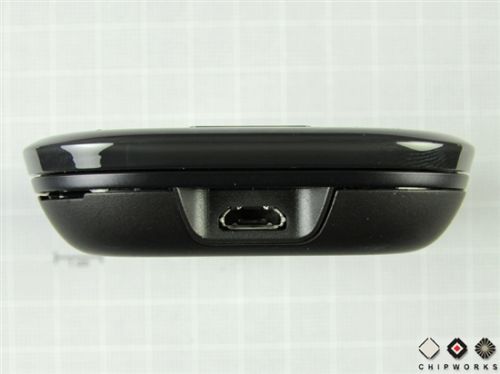

手机底部的USB接口

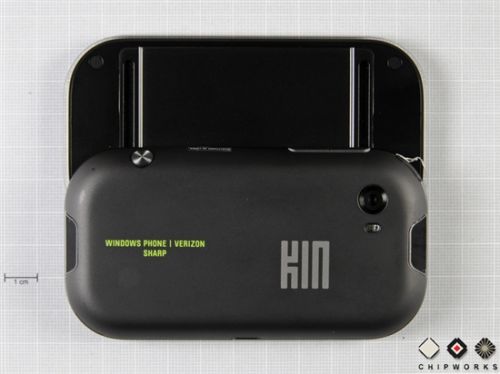

        该手机厚度为19.05毫米，iPhone和Droid手机厚度分别是12.3毫米和13.7毫米，所以将这款手机装进裤子口袋里会有一个很大的凸起。

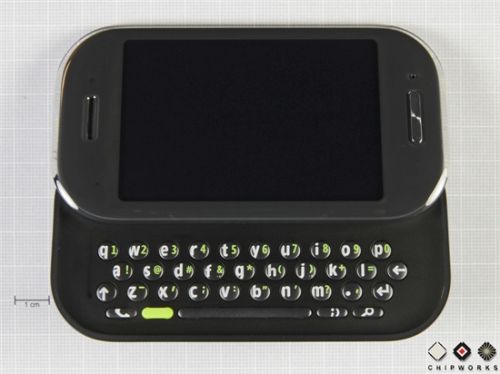

简洁的四排QWERTY全键盘

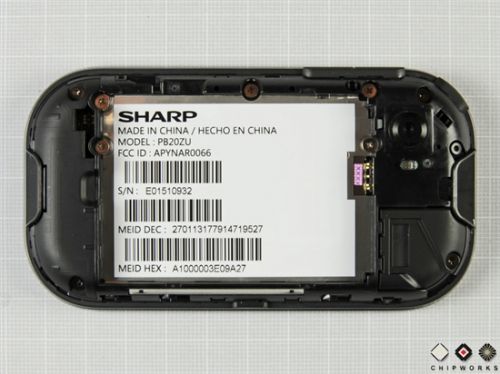

        电池仓的螺丝位。Kin用户可以方便的更换电池，不会有上网上到Hi时电池没电的情况出现。

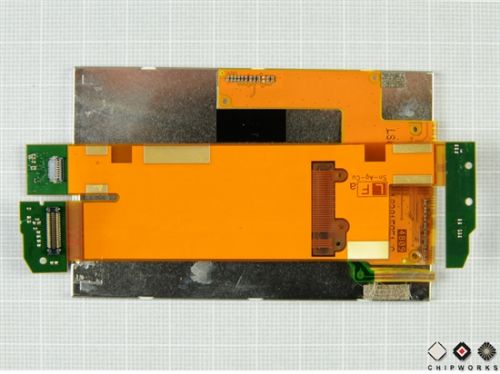

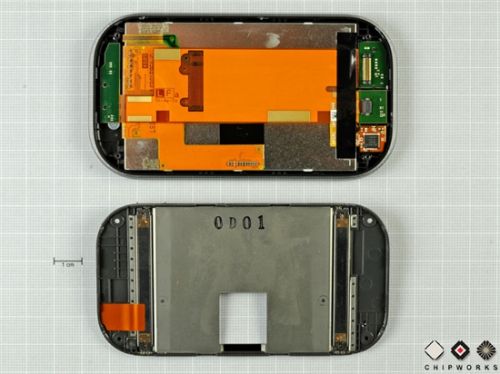

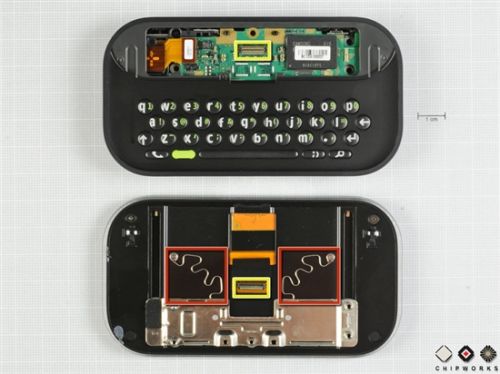

红色部分为弹簧，为滑盖动作提供支持。黄色部分是显示器和主板的数据线接口

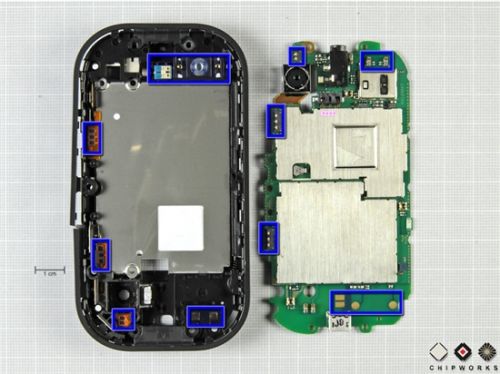

蓝色部分是按键、麦克风、扬声器、内置天线等部件与主板的接口

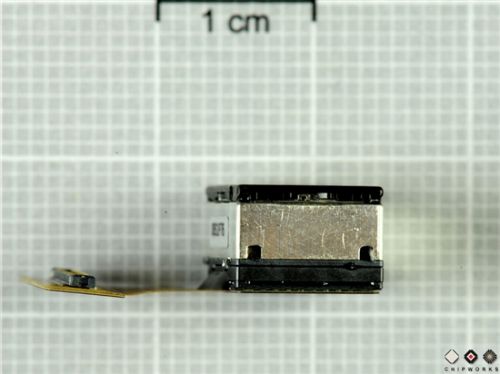

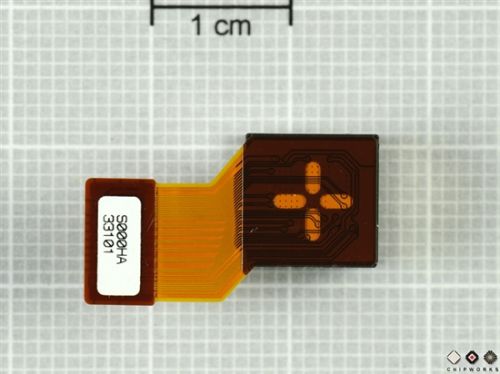

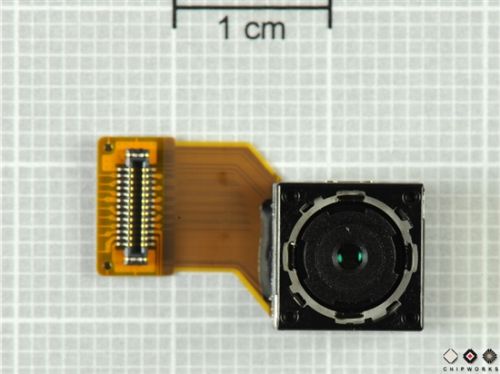

索尼IMX046 CMOS模块，采用90纳米工艺制造，有效像素811万

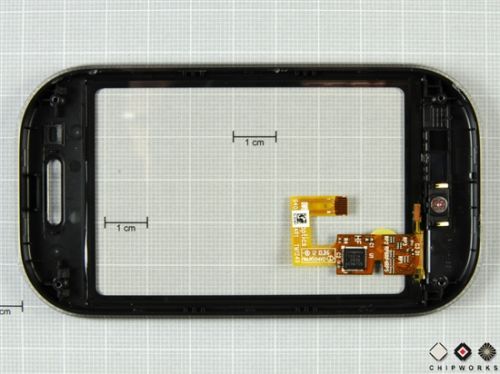

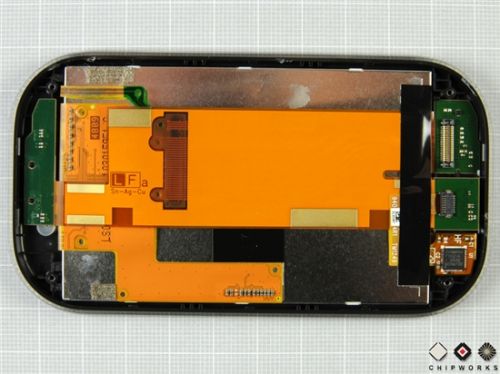

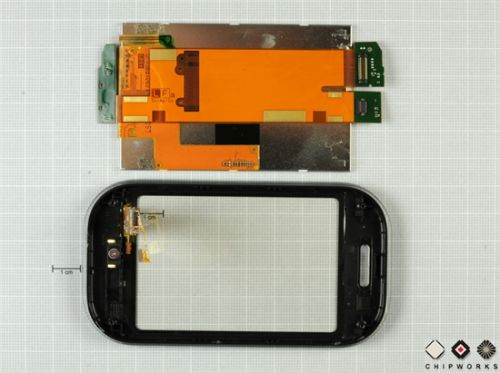

分离触摸屏

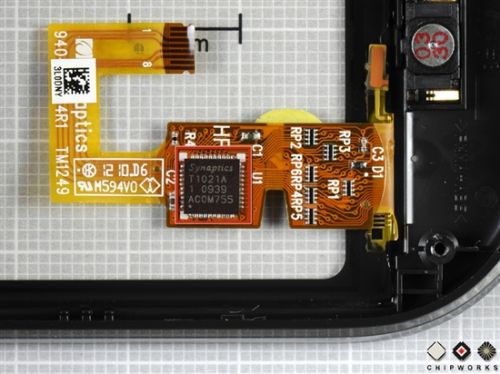

Synaptics主控芯片，标记为T1021A1 0939 ACOM755

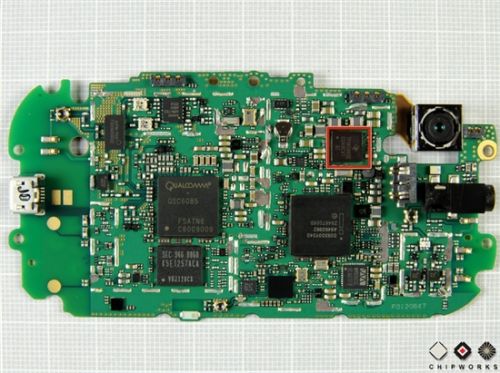

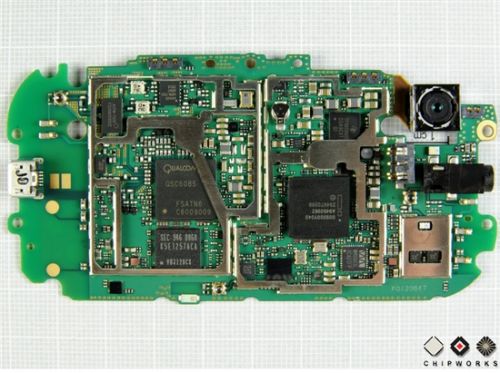

主板背面，可以看到摄像头模块和其他部件

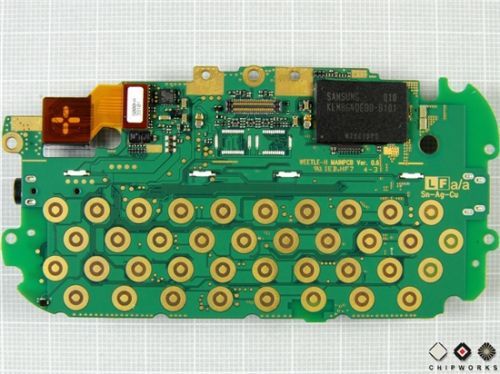

主板正面，有键盘按键的金手指

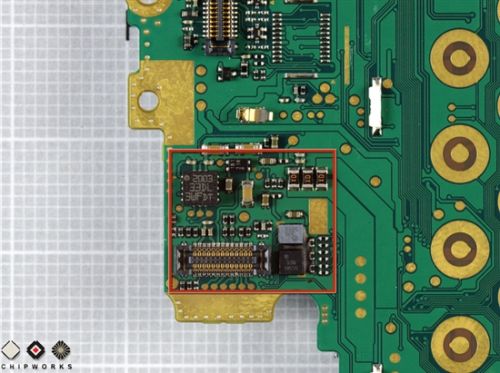

如果想将拆解后的手机重新组装使用，最好不要拆开那些焊接起来的部件。红色部分是德州仪器的TPS-6586高级电源控制器

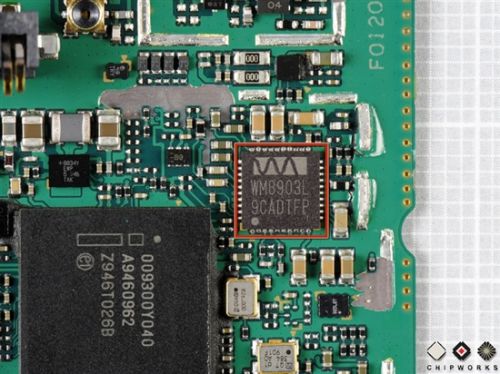

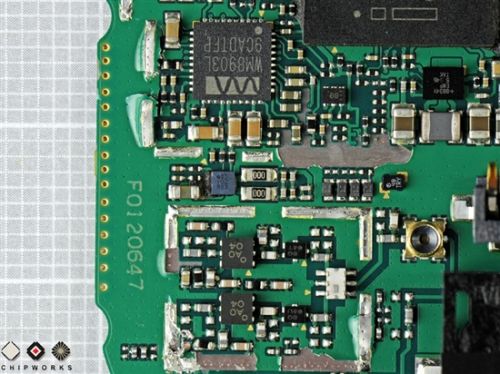

Wolfson Micro WM8903是一款低功耗可编程音频解码芯片，可进行各种音频信号的解码输出

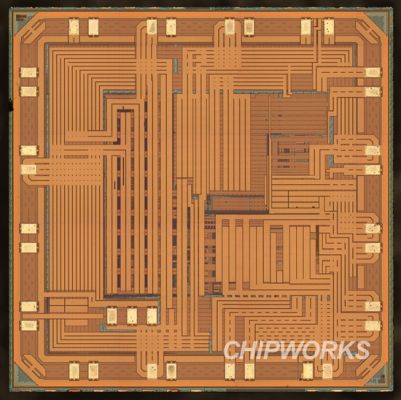

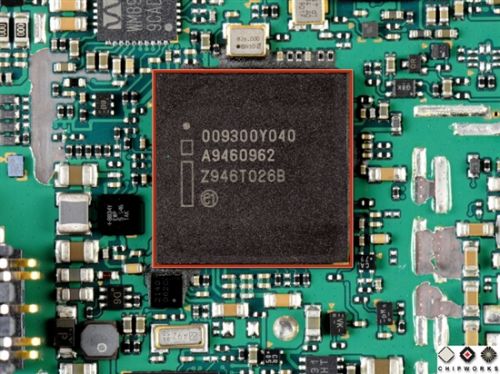

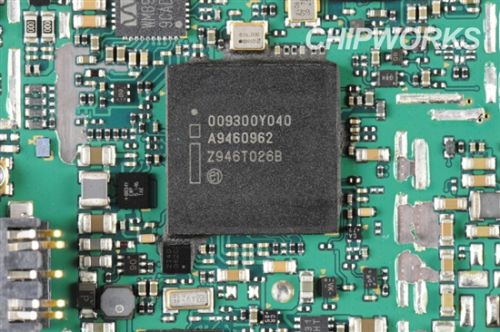

猜猜这是什么？文章最后揭晓答案

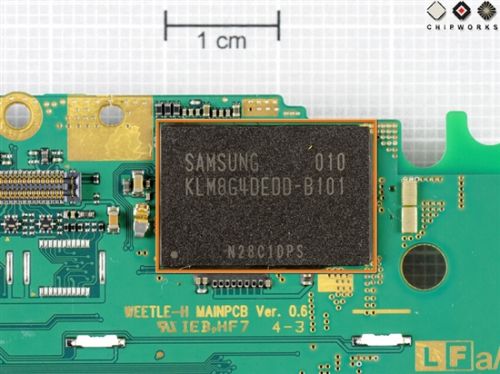

三星8GB moviNAND闪存芯片，最大传输速率52MB/S

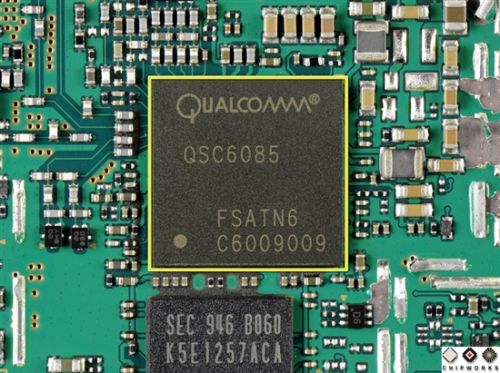

高通QSC6085芯片，可以提供CDMA2000网络中1.8 Mbps上行速率和3.8 Mbps下行速率

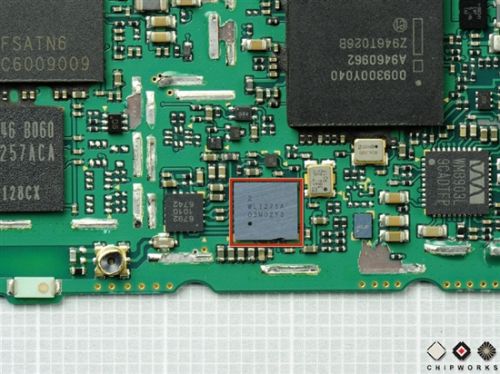

这个有可能是德州仪器WL1271芯片，提供WiFi和蓝牙连接功能

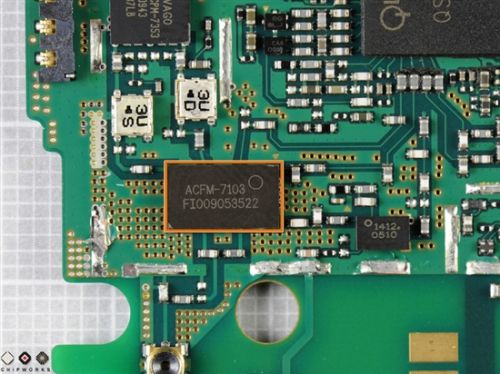

Avago的ACFM-7103芯片，提供简化的GPS搜星定位服务

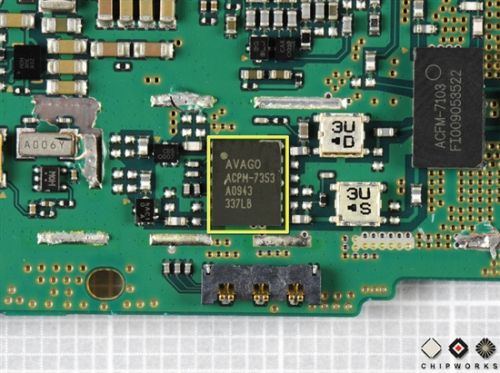

Avago的另一个芯片ACPM-7353，提供双波段功率放大和GSM蜂窝网络连接

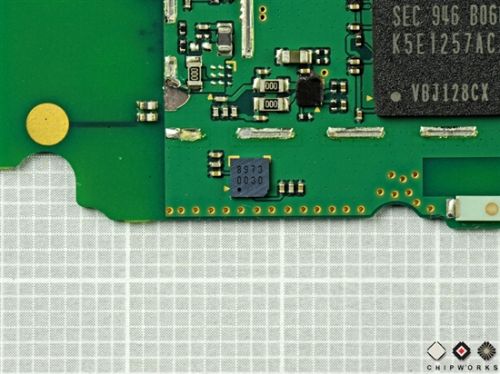

数码相机连接芯片

前面留下的谜题猜到答案了吗？

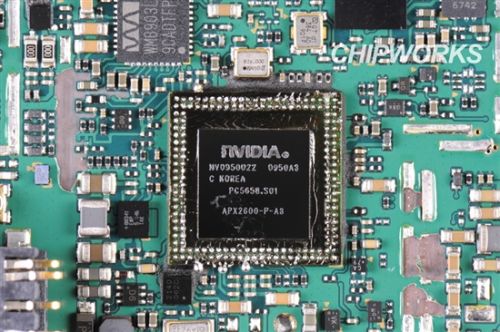

拆开封装盖就能看到NVIDIA APX2600芯片，Tegra处理器
