Nehalem-EX刀片 DELL M910服务器拆解

　　在3月底，Intel发布了45nm、8核心的Nehalem架构处理器：Nehalem-EX，面向多路服务器平台，主要目的是提供极强的计算能力、内存扩充能力以及RAS特性。足够多的RAS特性对于Mission Critical领域是十分重要的，因为这个领域上，稳定性非常重要。

　　通常，一款处理器产品在正式发布之前，厂商们就已经对其进行研究、测试并准备好整机产品了。Nehalem-EX发布后不久，硬件厂商们就接连发布了其服务器产品，不过，直到最近，我们才拿到了Nehalem-EX服务器实物：

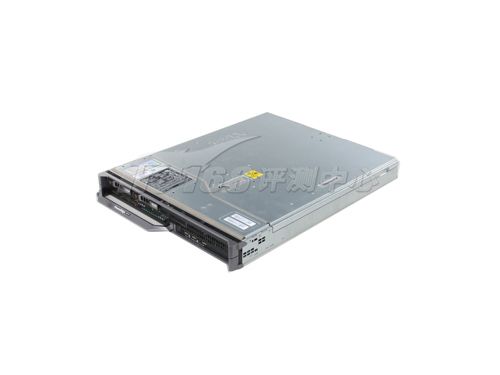

Nehalem-EX刀片服务器：DELL PowerEdge M910

在DELL的刀片机柜中，叫做一个“全高”刀片；“半高”的刀片更为常见些

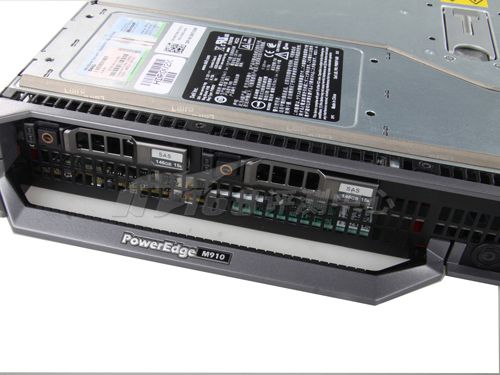

尽管M910的计算能力非常强大，不过它仅配置了两个2.5"的热插拔SAS硬盘

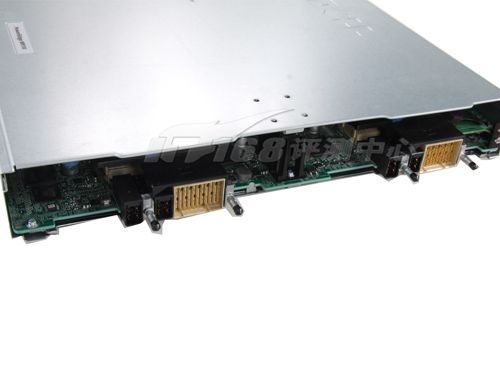

与刀片机架通过两个接头连接；半高的刀片只需要一个接头就可以

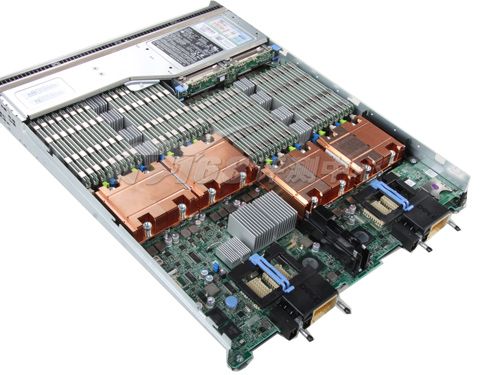

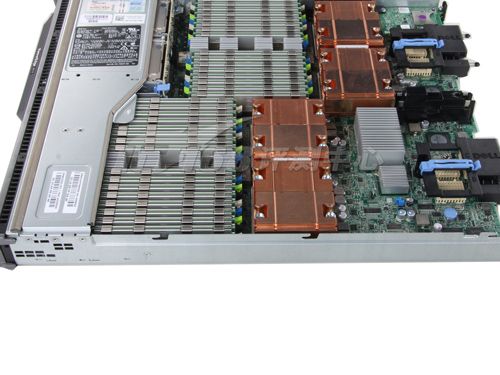

大部分面积都被内存-处理器占用了

总共32个DIMM，最高支持256GB内存

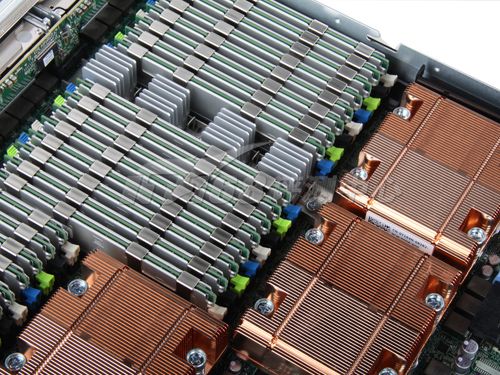

每个处理器支持8个DIMM，这8个DIMM通过两个SMB芯片来支持，图上在内存条之间的四个银白散热器，就是对应两个处理器的SMB芯片的散热器

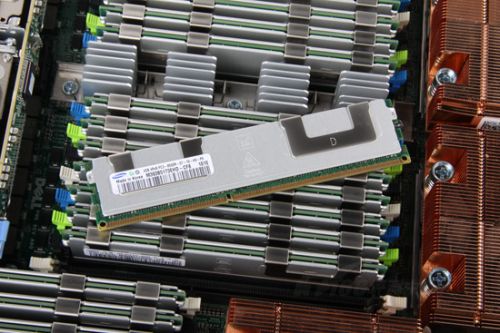

因为Nehalem-EX暂时还不支持DDR3-1333，因此配置的都是DDR3-1066内存，单条容量4GB，系统总容量为128GB

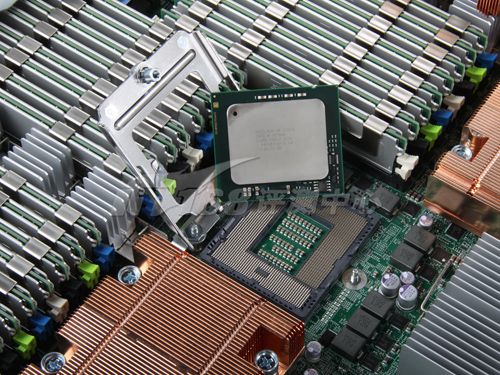

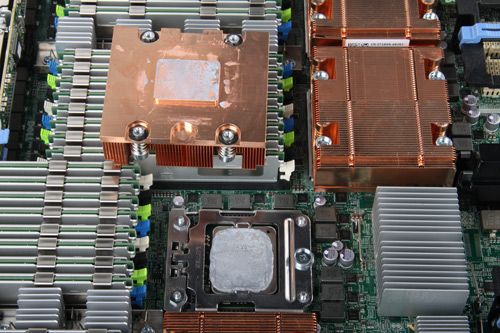

用螺丝固定的LGA1567 Nehalem-EX处理器，和通常不同

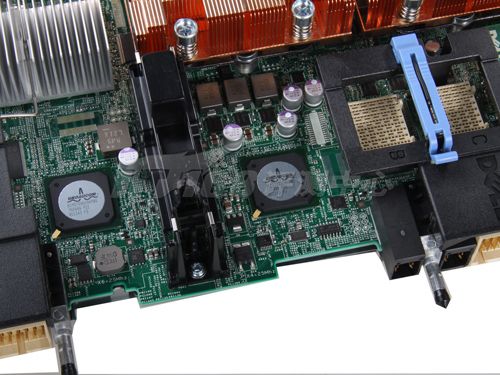

DELL惯用的Broadcom网络芯片；BCM5709C是个支持8个RSS队列的双口千兆网卡，M910总共提供了4个千兆网口

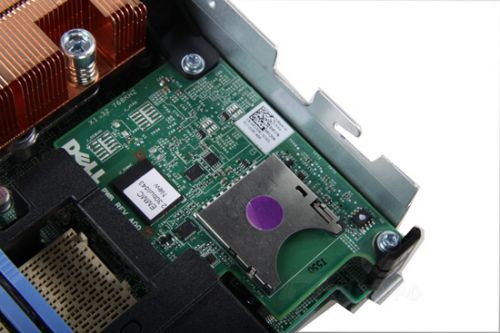

DELL的特色，在服务器上集成一些CF插槽，可以随机集成一些备用的工具软件，或者，集成一些嵌入式的虚拟化软件或者操作系统

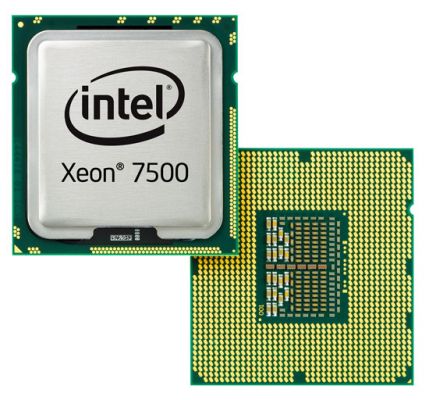

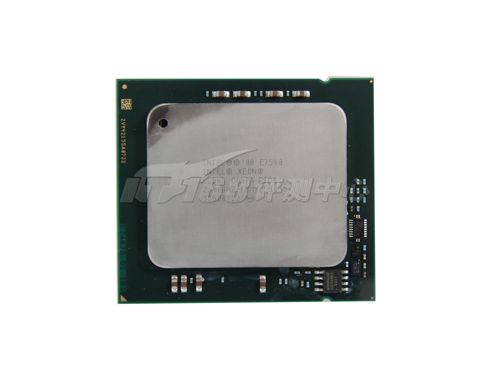

Nehalem-EX：Xeon X7540，不是最高端型号，它具有6个核心，主频2.0GHz

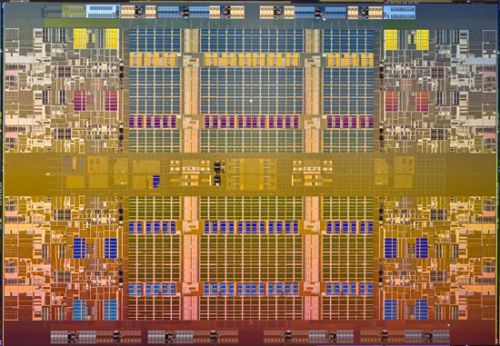

8核心Nehalem-EX晶圆图

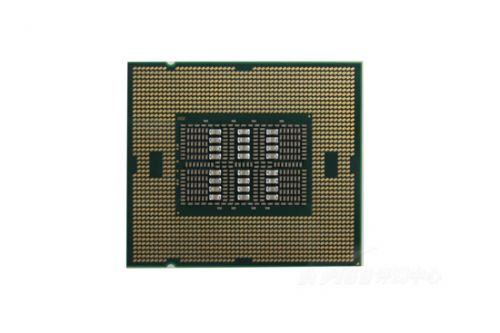

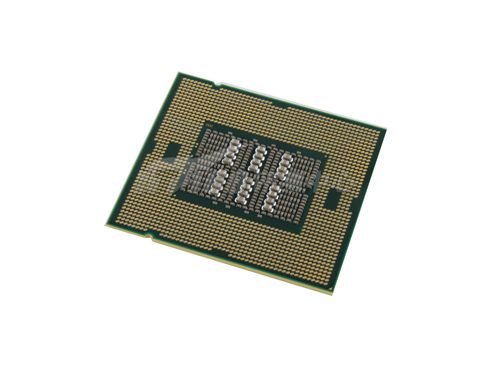

背面具有大量的元件
