专为HTPC而生 耕昇刀版GTS450实物拆解

　　NVIDIA才发布GeForce GTS 450不久，耕昇(Gainward)就推出了一款非常特别的非公版产品。

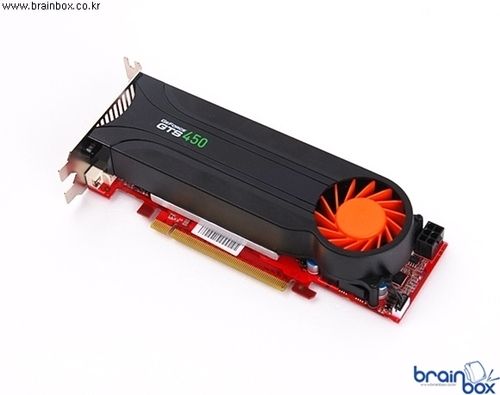

▲耕昇刀版GTS450

　　该产品命名为GTS 450 GOOD，采用了半高式刀版PCB设计，实际尺寸为190*55*35mm;搭配涡轮散热风扇，再加上火红的PCB配色，如何不是上面标明着GTS 450的名号，相信很多玩家都会以为这是一款AMD的产品。

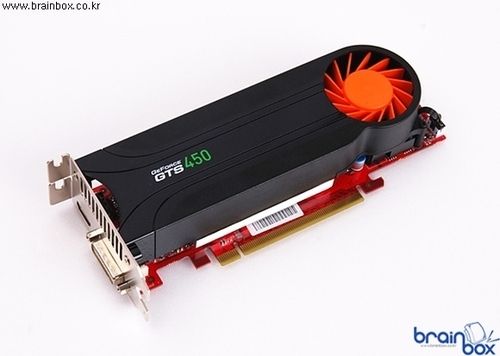

▲耕昇刀版GTS450

　　耕昇这款刀版GTS 450显卡基于40nm GF106核心，拥有192个流处理器，核心/Shader/显存频率为783/1556/3600MHz，仅显存频率比公版略低一点点;搭配GDDR5显存构成128bit/1024MB的规格。

▲耕昇刀版GTS450

　　虽然为刀版显卡，但由于散热器的关系，该显卡安装依然需要占据2个插槽的位置;具备DVI及HDMI输出接口，而I/O挡板方面则提供了全高和半高两种，用户可自由搭配。

▲显卡配备了一个6pin供电接口，而且接口位置与PCB是垂直朝上的。

▲这款GTS 450安装必须占据2个插槽位置;从顶部可看到里面的铝质散热片。

　　耕昇刀版GTS 450拆解

▲耕昇刀版GTS450

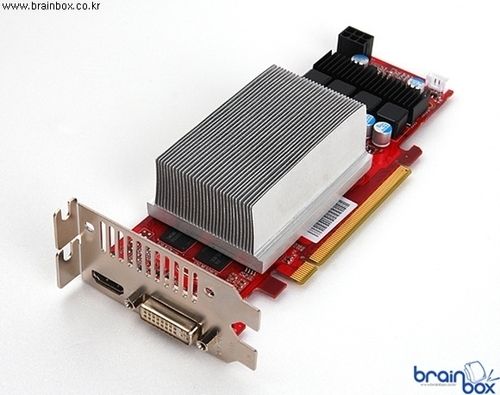

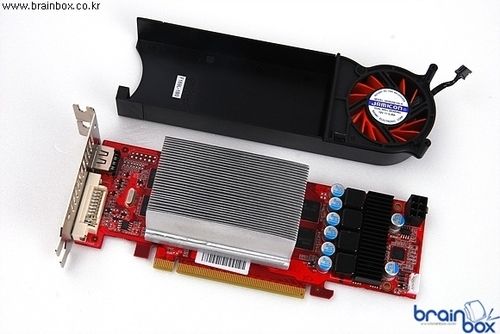

　　拆开上面的罩子可看到显卡里面的真容，GPU核心部分搭配了一体式的铝质鳍片，而Mosfet部分也配备了黑色散热片。

▲搭配一把小直径的12V 0.35A风扇。

▲中央的铝质散热鳍片还是蛮有高度的。

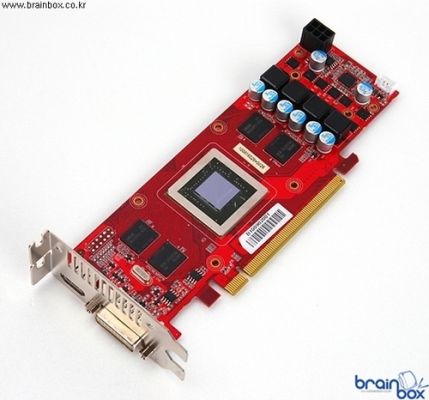

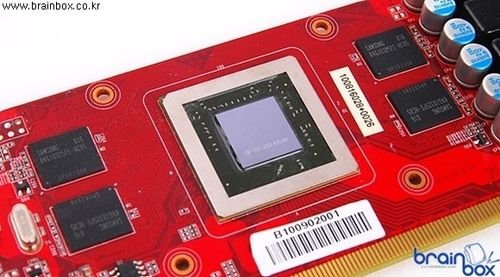

▲拿掉散热片后露出GF106核心部分。

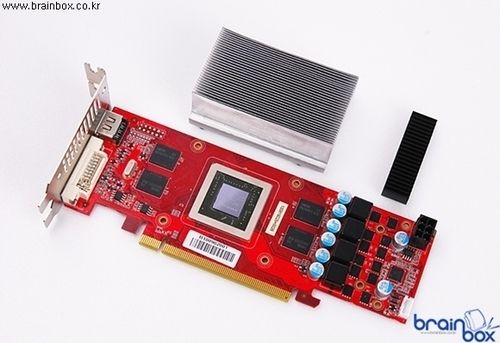

▲散热器结构很简单：一体式铝质鳍片以及Mosfet上的黑色散热片。

▲显卡火红的PCB正面搭配了4颗GDDR5显存颗粒。

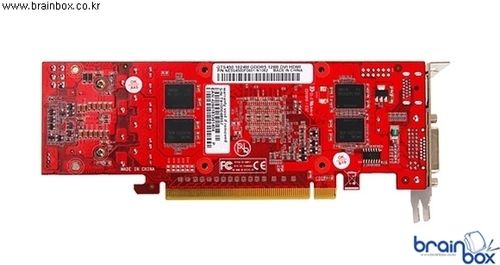

▲显卡背部同样搭配4颗显卡，正**8颗显卡构成128bit/1024MB的规格。

▲来个近照，搭配的是三星0.5ns显存。

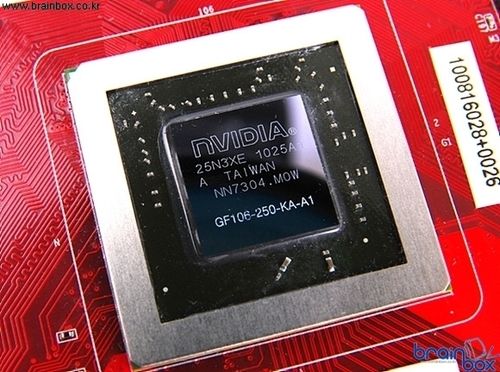

▲GF106核心特写：具体的编号是GF106-250-KA-A1。

▲共采用了4相供电设计，每相均搭配1上1下两颗Mosfet。

▲除了原配的半高式I/O挡板，还附送一把全高式挡板，满足不同用户的需求。

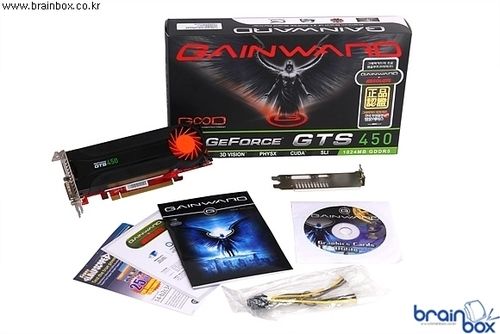

▲附件中除了挡板外，还包括一堆说明书、光碟以及6pin转接线。
