显卡穿金属外套 鑫益嘉GTS450拆解赏析

        ● 鑫益嘉GTS450拆解赏析

　　继7月中旬发布的GeForce GTX460后，面向千元以下级别市场基于新一代Fermi架构的核心GF106产品GeForce GTS450也终于正式问世。核心规格方面，GTS450将会拥有192个流处理器、4个多边形引擎、32个纹理单元，核心规格就刚好是GF104核心的一半(完整的GF104拥有384个流处理器、8个多边形引擎、64个纹理单元)。

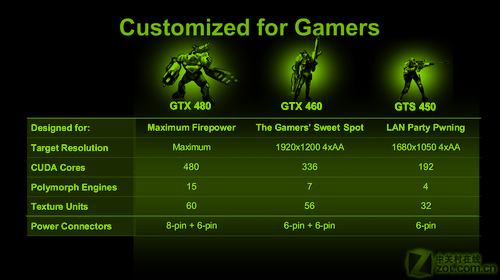

GF100/GF104/GF106市场定位

    自从NVIDIA在千元内显卡市场中，推出了GTS450后，不仅满足了终端游戏玩家的需求还赚足了眼球。各大厂商纷纷推出自己的新品，一时间琅琳满目的GTS450占据市场。在大部分厂商把注意力集中在散热器或者PCB和用料方面时，鑫益嘉另辟蹊径将非公版设计重点放在显卡外罩方面。

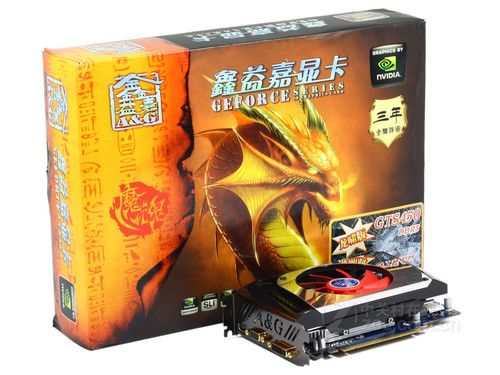

魔魂GTS450 D5 1024M 龙啸版显卡与包装

    今天我们就收到了一款穿着“威严”的非公版GTX450产品——魔魂GTS450 D5 1024M 龙啸版显卡。这款产品采用了与公版相同的3+1项供电系统，其主要特色是使用了自主设计的“战骑金钢散热器”。

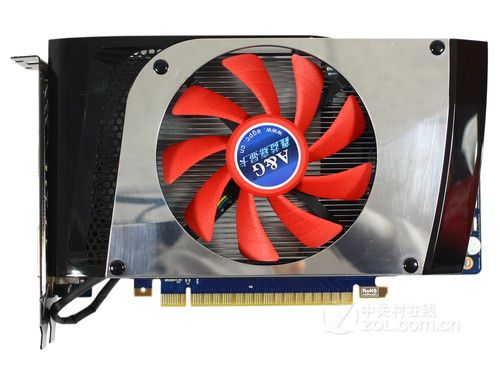

魔魂GTS450 D5 1024M 龙啸版显卡

    散热器设计方面，鑫益嘉魔魂GTS450 D5 1024M 龙啸版沿袭战骑系列经典，这款写显卡同样适用了战骑金钢散热器。纯铝的散热底座上面布满铝制散热鳍片，外加一个9cm超大口径的滚珠风扇，能够有效把热量导出。

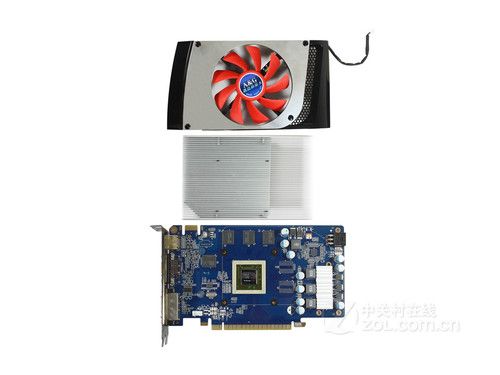

魔魂GTS450 D5 1024M 龙啸版显卡拆解

    流线型的烤漆风扇盖一侧设计成网状，可以加大散热片与冷空气的接触面，让显卡在运行时加快呼吸。与普通散热器相比，可有效降低的热量。

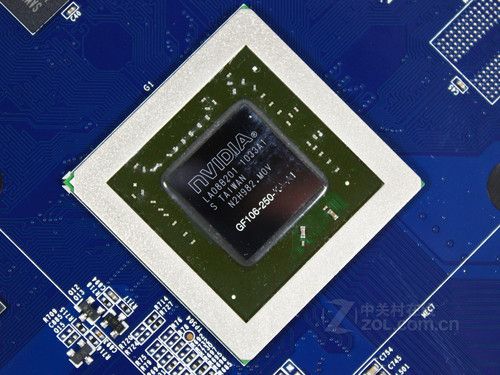

魔魂GTS450 D5 1024M 龙啸版显卡GF106显示芯片

    鑫益嘉魔魂GTS450 D5 1024M 龙啸版显卡基于全新40nm工艺制造的GF106显示核心，核心研发代号为GF106-250-KA-A1，它拥有192个流处理器、具备16个光栅单元和32个纹理单元，同时标配128bit显存控制器，它能够完美支持DirectX 11 API、CUDA 3.0、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。

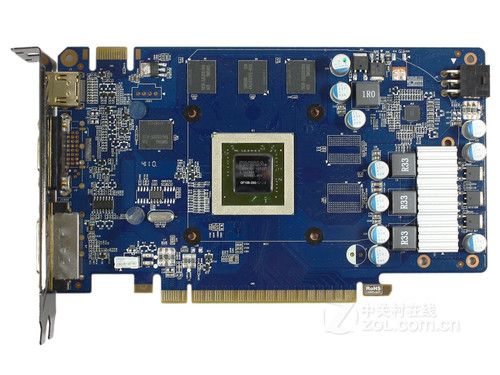

魔魂GTS450 D5 1024M 龙啸版显卡PCB设计

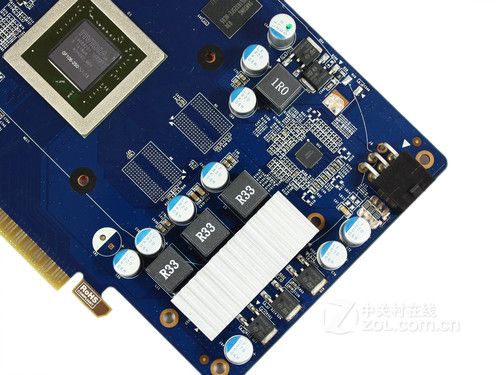

魔魂GTS450 D5 1024M 龙啸版显卡供电设计

    鑫益嘉魔魂GTS450 D5 1024M 龙啸版采用非公版设计，它使用了3+1相核心与显存分体式供电方案，用料上配备了全固态电容与封闭的电感，加上6pin外接供电接口，保障了显卡长期稳定的运行。

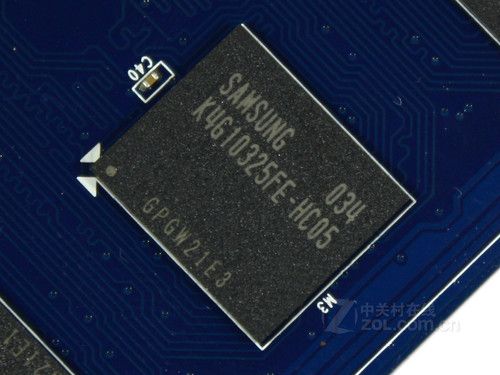

魔魂GTS450 D5 1024M 龙啸版显卡显存颗粒

    显存方面这款显卡搭配了三星0.5ns GDDR5显存颗粒，组成了1024MB/128Bit显存规格，原始显存频率950MHz，显卡的默认频率达到850/3800MHz，超越了GTS450国际版的规定。

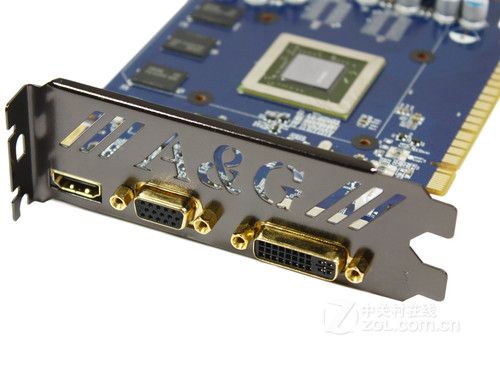

魔魂GTS450 D5 1024M 龙啸版显卡输出接口

    显示输出接口方面，这款显卡采用了镀镍双挡板和镀金的HDMI+DVI+VGA的全接口设计，这种接口可以更好地适应不能输出环境，用户搭配显示器时更为轻松。

    中关村在线显卡频道观点：

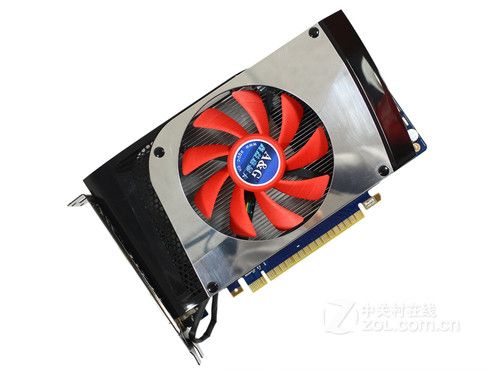

鑫益嘉魔魂GTS450 D5 1024M 龙啸版显卡

　　鑫益嘉本次推出的非公版GTS450显卡使用了全新的设计思路，避免了和一线品牌或者通路大厂的直接对撞，其战骑金钢散热器和大口径风扇为显卡稳定工作创造了良好的环境。
