一般来说,消费级的机型,都很容易拆解,Aspire
取下电池后,首先开始拆底仓盖
底仓盖取下后,硬盘,内存和无线网卡暴露出来,全部拆掉,顺手也可以把光驱固定螺丝拆了
D面机壳和舱盖均为塑料材质,舱盖在背面做了屏蔽处理

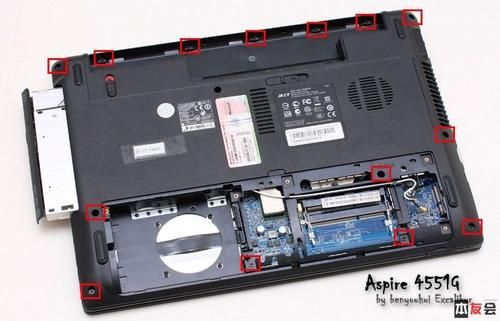

续,如图,拧掉D面能看见的所有螺丝,光驱取下后还有两颗,图上没反应出来

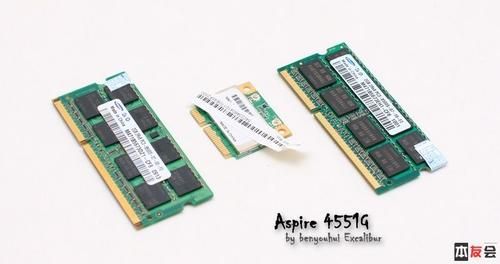

两条内存,貌似还不一样,出厂时应该只带一条

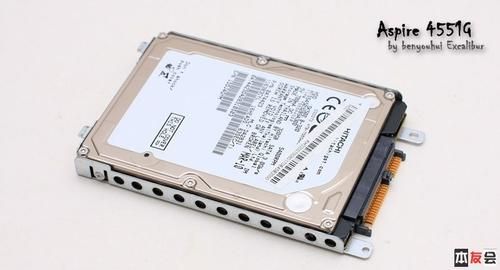

日立5K500硬盘,

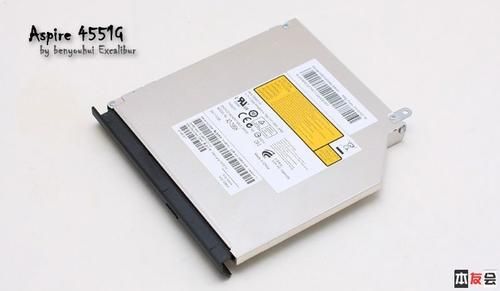

索尼代工的DVD刻录机

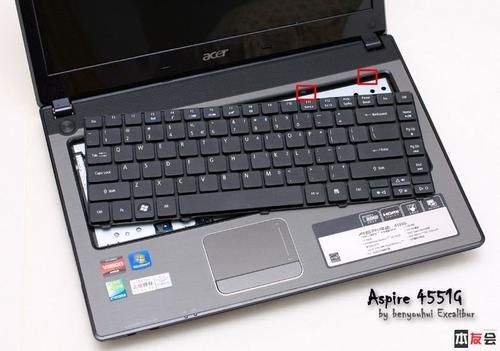

翻转机身,来到C面,撬开位于键盘顶端的一排暗扣,机壳取下键盘
注意键盘的排线此时还和主机连接,拆

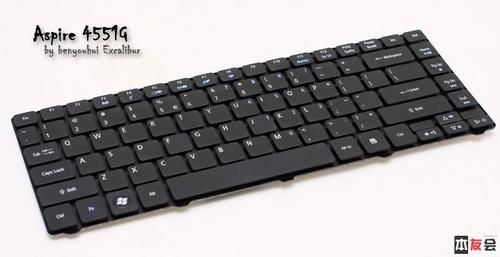

悬浮式键盘
键盘拿下来后,C面机壳上还剩2个固定螺丝,位置如图,顺手把能看到的排线都断开
撬开C面机壳周围一圈卡扣,C面即可与机身分离

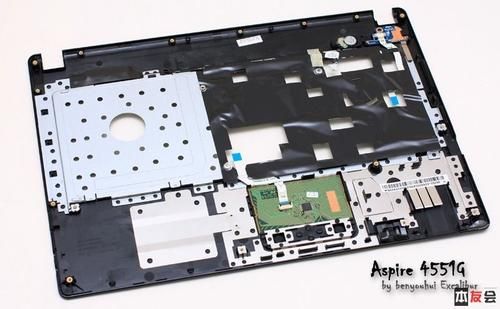

C面背照,大伙可以看看前文提到的,
取下C面后的机身,直接看到主板,此时主板上还剩一个固定螺丝,即若干连线,全部拆了,即可取下主板。

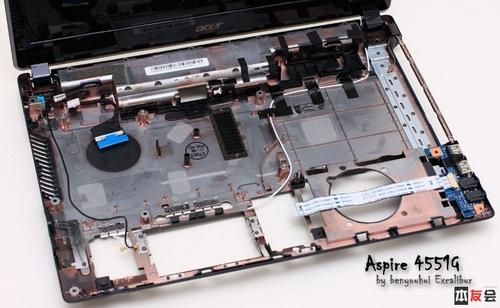

取下主板后,继续拆显示屏,左右屏轴各有2个螺丝固定,拆卸没难度。只是一大堆胶布很是恼人。喜欢用胶布,也是Acer机器的特色之一。
取下主板后,继续拆显示屏,左右屏轴各有2个螺丝固定

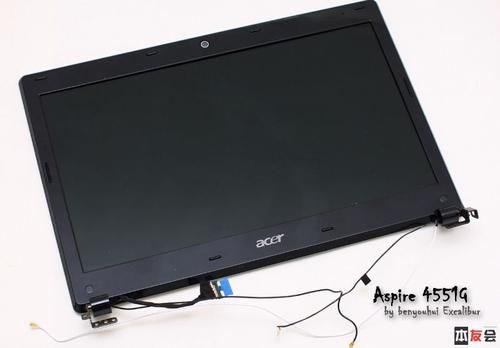

取下来的屏幕

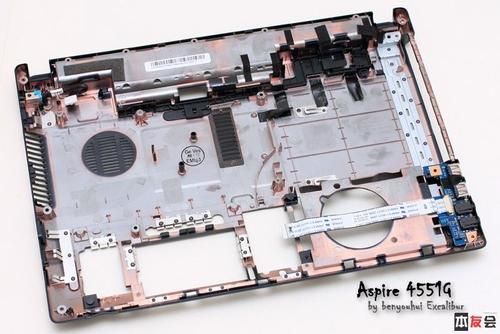

D面机壳

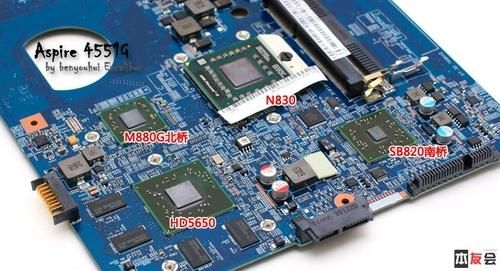

Aspire

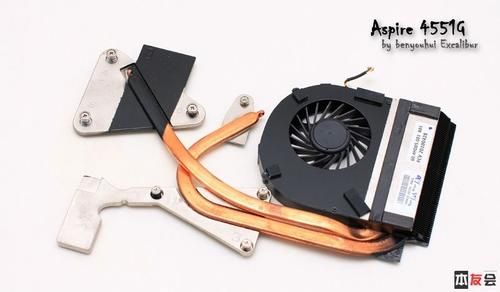

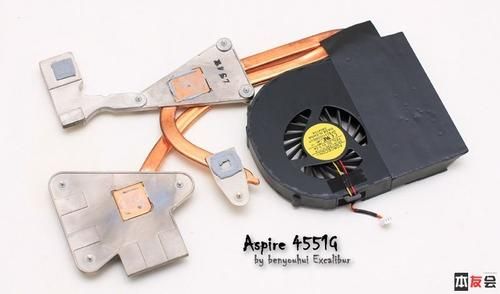

散热器特写,之所以如此造型,是因为要同时负责4颗芯片的散热:CPU,GPU,北桥,南桥
背面特写,需要说明的是,

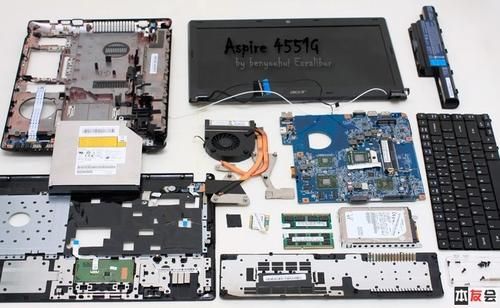

最后,上Aspire
