网友大拆机 二代平板台电T760内部解析

　　很幸运，有幸拿到这台第二代平板电脑——台电T760，大家对于台电T760强大的性能已经有了很多了解，所以我在这里不再重复了，今天要给大家看的是，在这T760强大的里面有些什么。那就是拆机！

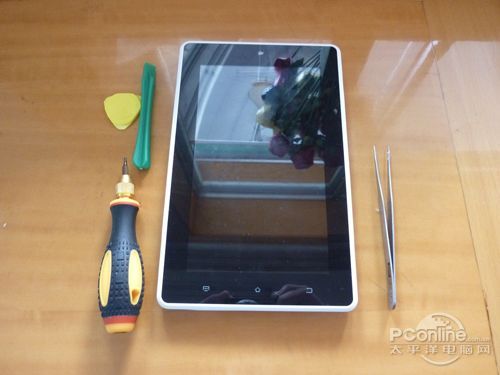

　　拆机前要准备一下手机工具：拆机棒（也没怎么用）、拆机三角片（没用上，打酱油的）、十字螺丝刀、尖嘴镊子。

准备手术，可怜的T760还不知道发生了什么。

把T760换个体位，准备下手了。

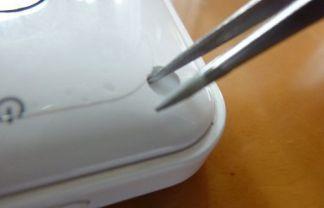

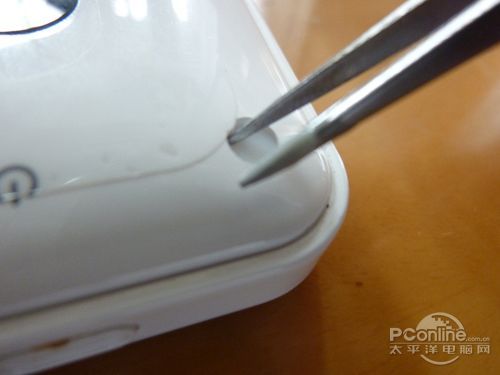

先取下四角的螺丝保护套。

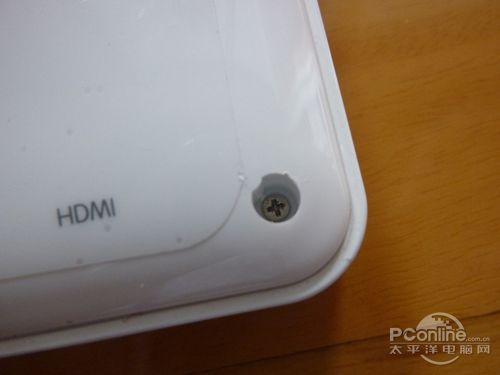

看到了十字螺丝，这样的设计主要是方便用户的拆装工具，六角那种东西，不是神马人都有的。

　　让我们来仔细看看内部构造。

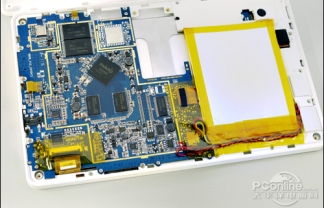

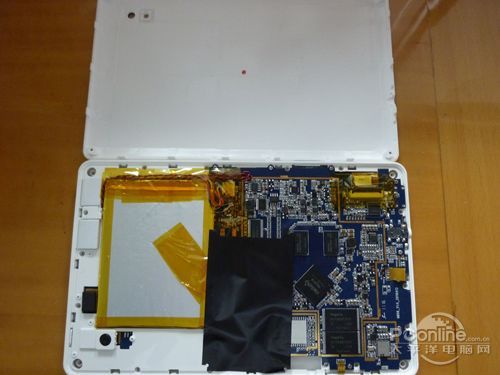

　　终于打开了后盖，过程远不如最开始想得那么难。拆机棒，拆机片全部没有用上。现在可以看到T760的电池块不并算大，中间黑色胶布是预留的3G模块，边上可能是预留的GPS模块位。如果两个东西全部装上，T760的价格就不菲了。

　　RK2918架构核心：

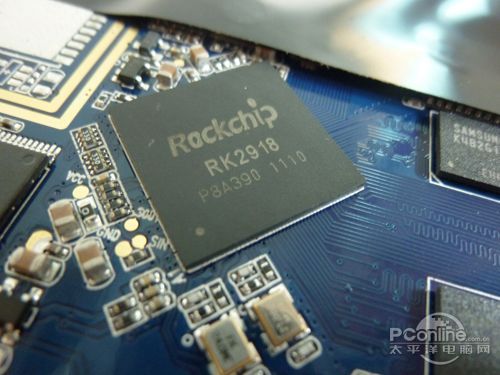

这就是我们T760的心脏——RK2918芯片。

　　RK2918参数：

　　1.2G ARM Cortex-A8内核

　　Neon协处理器和512KB二级缓存

　　2D/3D 图形处理器，支持OpenGL ES 2.0和Open VG，最高支持60M tri/s

　　支持H.264 1080P视频编码

　　支持H.264,VP8,RV,WMV,AVS,H.263,MPEG4等视频格式的1080P解码

　　支持DDR III, DDR II, Mobile DDR存储器

　　支持24bit硬件ECC MLC NAND,支持e-MMC boot

　　两个SD端口，支持SD卡和WIFI模块

　　支持前后摄像头500万像素

　　三个USB接口，可支持USB 设备、主机和3G模块

　　支持1个标准以太网接口

　　标准的TFT/EPD控制器

　　支持高清电影的8通道I2S和SPDIF输出

　　带有TS接口，支持移动和地面电视接收（ATSC-T/MH）

　　支持VoIP网络视频通话

　　支持android 2.3和更高版本

　　内存芯片

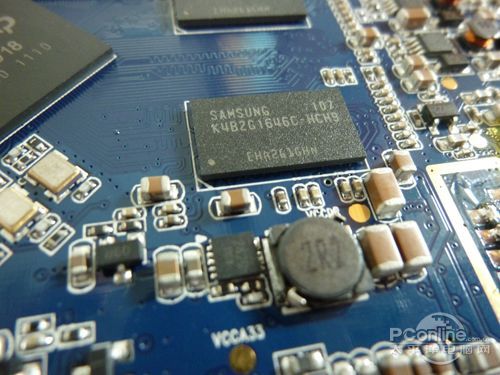

台电T760平板电脑，采用两颗三星 K4B2G1646C-HCH9单颗 256M DDR3 内存，组成了512M内存。

　　存储芯片

两颗海力士 H27UBG8T2ATR 4G单片MLC闪存组成台电T760的8G内置容量。

　　扎实的做工主要体现在细节的处理之上。

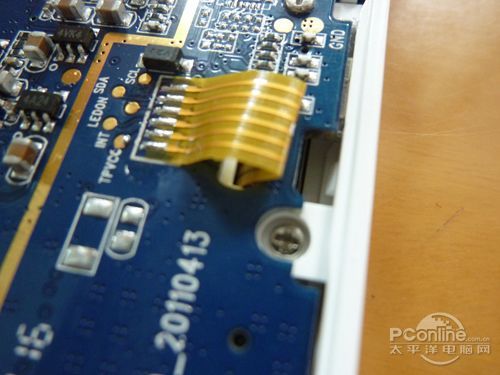

此为触摸屏下方光感触摸按钮的排线。是采用焊接方式连接。

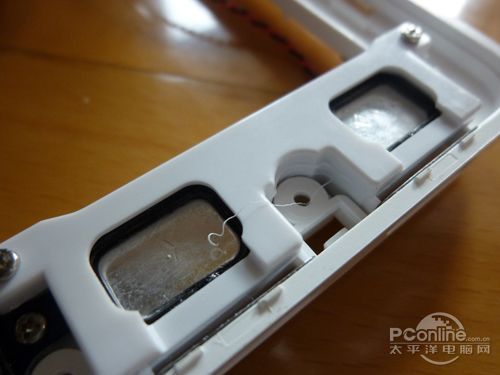

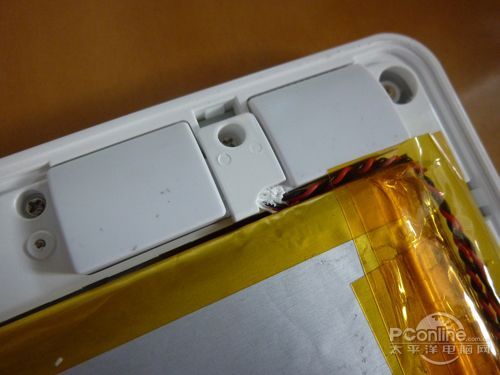

独立腔体双喇叭，音质保证，绝对不像某些黑心厂商，一个喇叭当两个用。

这。这。这喇叭和诺基亚XX的造型很是神似。。不过音量不是特别大。

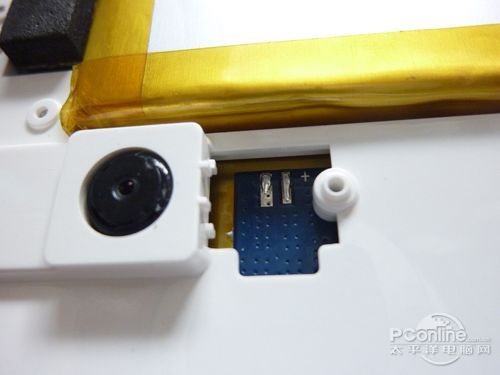

居然预留了闪光灯位置

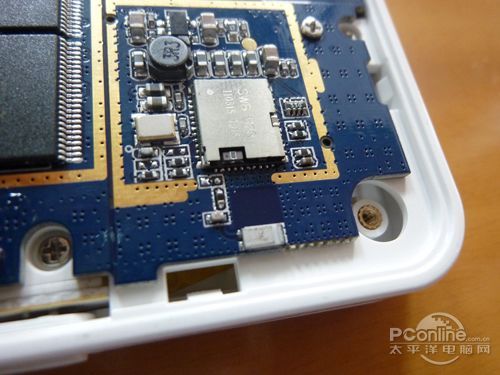

　　蓝牙WIFI芯片

SWB-B23芯片

　　这是三星的一款wifi+bluetooth（蓝牙）芯片，我估计SWB的意思就是Samsung WiFi Bluetooth，不过，那个只有2DB的陶瓷天线还是不错的，有机会改造下。让他更给力。

　　WM8900L

　　这次用了欧胜的芯片，怪不得觉得音质不错，下次做个音质对比。

　　WM8900L是一款超低功耗音频编码解码器（Codec），带有G类参考地耳机驱动器。

　　WM8900L可为便携式媒体播放器和多媒体手持设备提供较长电池使用寿命，同时减少对外部元件的需求。

　　在语音模式下，WM8900L的静态耳机回放功耗低于6mW，在Hi-Fi模式下低于11mW，因此非常适合于在便携式音频应用中延长电池使用寿命，

　　可使大部分带参考地耳机输出的多功能多媒体CODEC静态功耗降低25%以上。

　　在使用普通300mAH电池时，如果用耳机以2mW/ch功率播放音乐，WM8900L方案可使电池寿命延长11个小时以上。

　　欧胜在设计WM8900L时还考虑了成本和线路板空间问题，它采用参考地耳机输出，因此不必使用大体积DC隔离电容。

　　该器件采用小型化0.55mm高40-pin QFN封装，非常适合于体积小巧的便携式电子设备。

　　WM8900L的G类架构通过双输入电平转换智能电荷泵推动耳机放大器实现，电荷泵产生正负电源，为耳机输出提供参考地。

　　电荷泵自动控制功能可使耳机在播放工作状态下一直保持最优电源效率，而不需要操作人员或者软件干预。

　　电池

电池是RES的，但是看不出来容量（透露下，在中等亮度，开wifi用了5小时，中途没暗过屏）

开关排线，做工非常不错，压在电池下面。

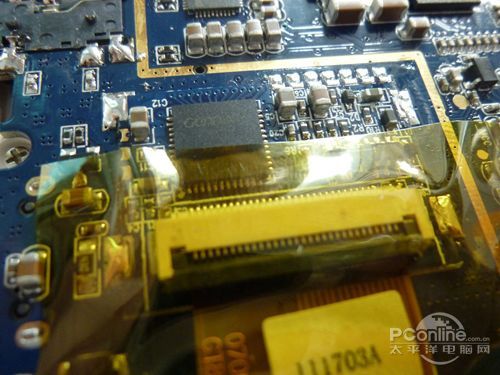

这个，表示芯片看不太清楚，估计是触摸屏的芯片，很抱歉没法带来详细资料了。

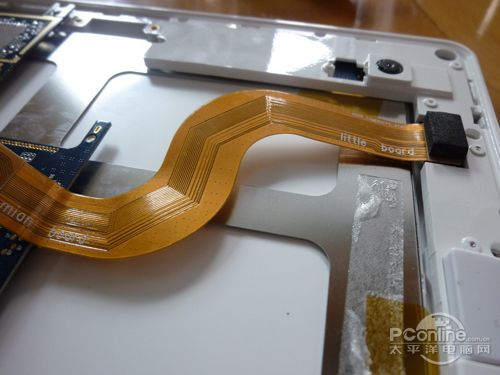

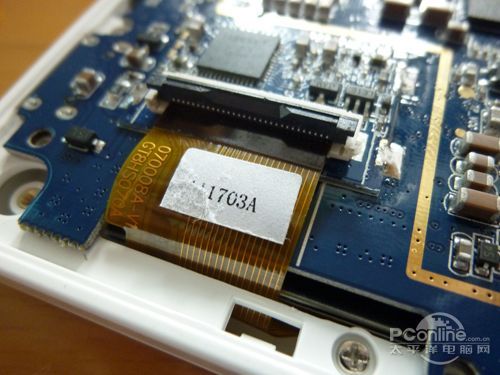

不要以为是屏幕输入排线哦。真正的排线在下面。

有那个按钮的排线，没法。你们懂，小心翼翼的拍一张。

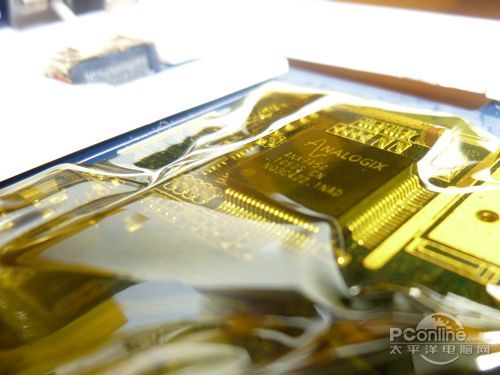

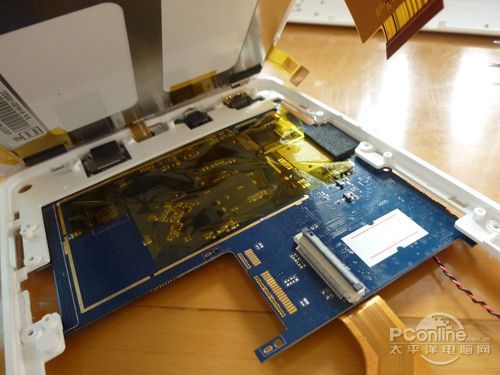

　　主板下面唯一的芯片

Analogix ANX7150

　　ANX7150基于Analogix的Circuit Design 专利技术，将功耗降到了同类型芯片的95％以下，其芯片输出480i的视频时只有0.5mW，而在输出480p/720p/1080i的视频时功耗也仅为1mW，ANX7150将HDMI接口芯片的功耗大大降低，使HDMI接口得以运用于便携式电子产品中。

　　ANX7150同时支持HDMI1.2和HDCP1.1标准，它支持高达165Mpixel/s的像素读取率，其灵活的视频输入接口支持高达24位的RGB/YCbCr 4:4:4/4:2:2、4:2:2至4:4:4上采样/下采样，以及YCbCr至RGB色彩空间转换。集成了先进的数字音频，为Dolby Digital和DVD音频提供8通道I2S支持。它还为PCM、Dolby Digital和DTS环绕声格式和数字音频传输提供S/PDIF协议支持，其音频接口允许可编程的I2S通道映射（channel mapping）。

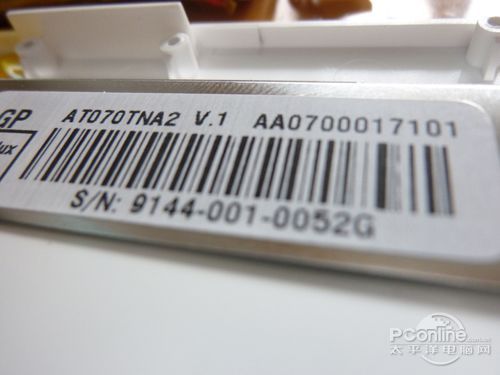

　　屏幕标签

品牌: 群创(Innolux)（也就是奇美）

　　型号: AT070TNA2

　　面板尺寸： 7.0" (英寸)

　　点分辨率： 1024(RGB)×600

　　分辨率简称： WSVGA

　　宽 高 比： 17:10 (宽:高)

　　像素排列： RGB Vertical Stripe

　　点 间 距 (横*竖)： 0.050×0.150 mm

　　面板重量： 104g (Typ.)

　　表面处理： 抗反射处理

　　显示区域 (横*竖)： 153.6×90.0 mm

　　可视区域 (横*竖)： 156.2×92.6 mm

　　外观尺寸 (横*竖)： 165.75×105.39 mm

　　外观尺寸 (厚度)： 3.4±0.3 mm

　　显示模式： TN，常白显示，透射式

　　亮 度： 250 cd/m2 (Typ.)

　　透射对比度： 700:1 (Typ.)

　　显示颜色： 262K/16.7M (6-bit / 6-bit + Dithering)

　　响应时间： 10/10 (Typ.)(Tr/Td)

　　可视角度： 75/75/70/75 (Typ.)(CR≥10) (左/右/上/下)

　　最佳视角： 6 o'clock

　　白场色度： X:0.310; Y:0.330

　　白场变动： 1.33/1.43 (Typ./Max.)(9 points)

　　扫描频率： 60Hz

　　反转扫描： 翻转 (水平/垂直)

　　功率总消耗： 1.65W (Typ.)

　　灯管位置： 侧入式光源

　　灯管类型： WLED

　　灯管数量： 3S6P

　　灯管形状： 阵列

　　灯管寿命： 20K (Typ.) (小时)

　　单一灯管电压： 9.3/10.2V (Typ./Max.)

　　单一灯管电流： 120/130mA (Typ./Max.)

　　灯管功率总消耗： 1.2W (Typ.)

　　内置灯管驱动器： 无

　　背光接口类型： Included in signal interface

　　信号类型大类： LVDS

　　信号类型小类： LVDS (1 ch, 8-bit)

　　面板输入电压： 3.3/11.0/20.0/-6.8V (Typ.)(VDD/AVDD/VGH/VGL)

　　面板输入电流： 50.0/25.0/0.2/0.2mA (Typ.)(IDD/AIDD/IGH/IGL)

　　面板功率消耗： 450mW (Typ.)

　　信号接口类型： FPC

　　信号接口脚距： 0.5 mm

　　信号接口数量： 1 pcs

　　信号接口脚数： 40 pins

　　屏幕驱动器

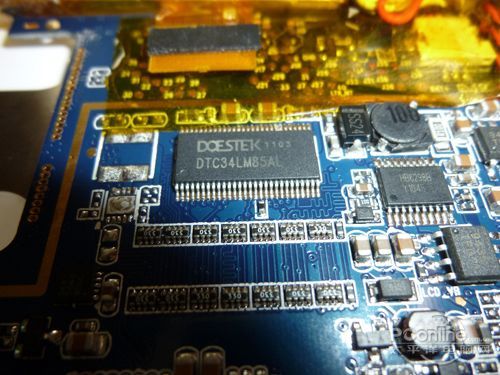

这图片里面的DTC34LM85AL芯片是这块屏幕的驱动器。

　　LVDS的24位平板显示器（FPD）发射机- 85MHz

　　数据吞吐量为297.5兆字节/秒

　　宽广的频率范围：20至85 MHz的移位时钟支持

　　窄总线（10条线）减少了电缆的尺寸和成

　　支持VGA，SVGA，XGA和SXGA

　　56引脚TSSOP封装（无铅）

　　边上的HB6298B是电源管理芯片

　　HB6298B为开关型专用锂电池充电芯片

　　适用于单节或两节锂离子/锂聚合物高效率充

　　0.5％的充电电压控制精度

　　恒压充电电压值可通过外接电阻微调

　　智能电池检测

　　内置功率MOSFET

　　软启动

　　开关频率400KHz

　　可编程充电电流控制，最大充电电流可达 1.5A

　　NTC 热敏接口监测电池温度

　　LED 充电状态指示

　　CYCLE-BY-CYCLE 电流限制，短路检测、保护

　　输入管脚最大耐压 18V

　　工作环境温度范围：-20℃～70℃

　　TSSOP-20、QFN-20 两种封装形式

　　半遮面的震动模块

表示震动模块很难拍到（那根焊住的线啊。）

　　查看最后成果

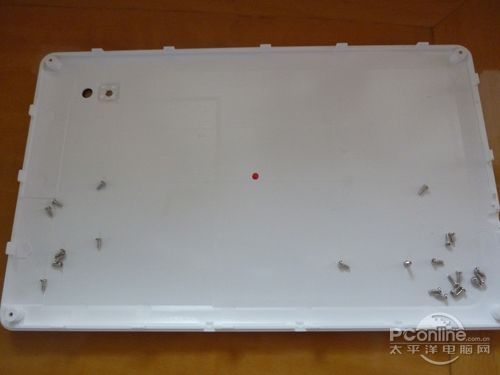

除去四颗外壳螺丝，内部一共用了23颗螺丝，很难拆的说呢。

　　编辑总结：额，RK29的发热量挺大的，但是散热也快， 不到三秒就不热了。。囧。（断电后），可以看出来，台电后续会发布3G版，很期待（估计还有GPS版呢。），做工很不错，音质很好无底噪（虽然没有屏蔽罩，但是手机放在边上，没有bb声），很期待RK29的系统游戏优化，顺说句，什么变形屏的都是浮云。[返回江西行情首页]
