基于ISD4004隐蔽化集群电台的通信模块设计与实现

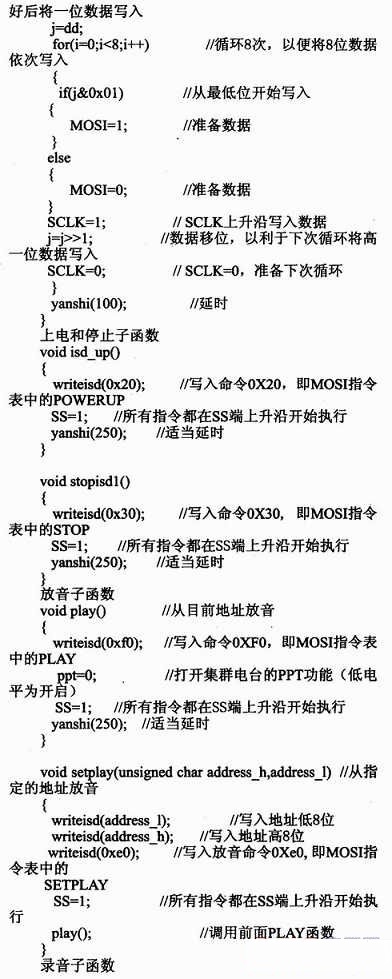

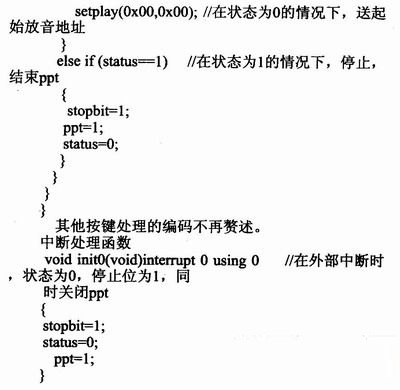

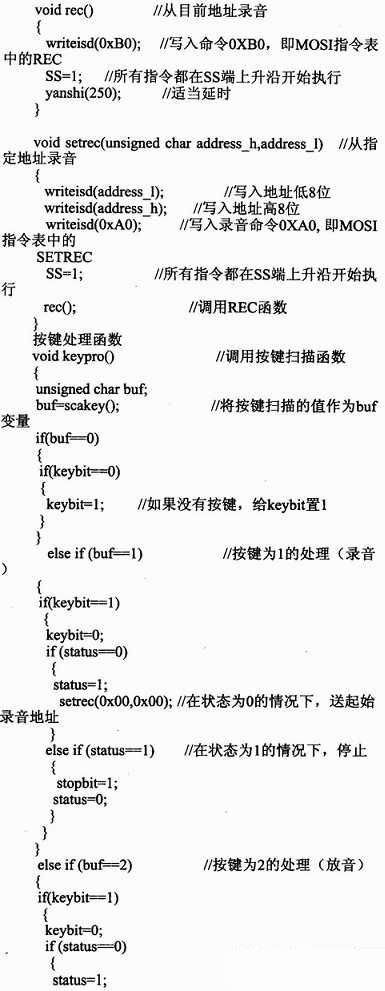

 　　ISD4004 SPI写入子程序

　　4 调试环境

　　本系统调试的硬件环境为隐蔽化通信模块与MOTOROLfA的MTH850手台相配合。软件环境是采用了KEIL，C的编程环境和STC-ISP的单片机烧录程序。具体内容如下：

　　在硬件调试环境中，除了常规设置之外，还需要注意以下几个要点：

　　(1)集群手台中语音输入、语音输出、PPT和接地四条接线的选取。集群车台一般具备专用的数据接口，只要按照说明书就能够取出相应的信号引线，然而一般的集群手台不会具备明显的数据输入输出口，且各品牌的手台通常也采用不同的技术标准。但是无论是模拟集群手台或是数字集群手台，通常都具备了有线耳机麦克风接口。通过将该接线截断研究，可以得知其中四根导线的定义进而依次确定手台的语音输入、语音输出、PPT和接地四条接线的具体位置。

　　(2)集群手台的MIC接收灵敏度需要调整。所谓手台的MIC接收灵敏度是指手台的内置／外界麦克风在多少灵敏度下可打开工作。在灵敏度太低的情况下，将不能有效地触发起集群手台的PPT功能。经过实验证明，在通过手台耳机接口的情况下，如果需要触发起手台PPT功能，必须同时满足两个条件。一是外接PPT线需要置0(这个功能是通过C语言编程中的play()函数得以实现)。二是外界MIC线需有声音输入，即ISD40 04有声音输出。两个条件必须同时满足才能有效触发手台PPT功能。因此，在手台烧码软件里，可以适当提高MIC的接收灵敏度，避免因为灵敏度不够造成PPT无法触发的情况。

　　(3)输出音质的调整。语音输出部分，通常单一电容进行杂音滤波。经过实验，单一小电容的杂音滤波效果一般。因此通过将一大一小两个电容并联的方法，分别过滤声音输出过程中的高音部分杂波和低音部分杂波。本项目中，电容的选择分别是2．2μf／50V和22μf／35V。实验证明，通过两电容并联以后，有效地改善了本产品的话音输出质量。

　　(4)工作电源的落实。本系统中主要涉及到单片机的工作电压和ISD4004芯片的工作电压，它们分别为5V和3．3V。其中5V工作电压可通过4节1．3V可充电镍氢电池串联获得。经测试它的工作电压和工作时间满足日常要求。3．3V电压为ISD4004语音录放芯片专用。由于该芯片包含了模拟量与数字信号的互换过程，因此对电源的要求较高。本系统采用HT7133稳压电源芯片，提供稳定的3．3V直流输出。当然在条件允许的情况下也可以选择3V工作电压的单片机以简化电路。

　　在软件调试过程中，有如下几个重点：

　　(1)通过调用at89x52．h函数库，实现了单片机的外部接口与内部实际地址的有效映射。此举极大地减轻了主函数和功能函数的编程复杂度，同时提高了程序的可读性和可维护性。

　　(2)通过有效设置单片机烧码程序，完成软件的编辑和烧录工作。在此项目中选用的软件是STC-ISP烧录软件，它是STC公司的单片机配合烧码软件。界面如图6所示。

　　在KEIL C中完成C编程并生成有效的HEX十六进制文件后，只要依次进行MCU Type选择：选择相应的CPU类型，这里选STC89C52RC；

COM口选择：选择电脑对应的COM口；
波特率：最高115200，最低1200；
双倍速：选择12T／单倍速

　　其他选项默认即可。在完成选项设置后，选择“打开程序文件”后下载相应源程序，再点击“Download／下载”就完成了所有的单片机烧码工作。

　　5 结束语

　　本系统充分利用了各类集群手台的耳机麦克风一体化插孔，将ISD4004的高清晰语音录放和单片机控制功能相结合，成本较低，兼容性好，适用于各类模拟／数字集群设备的隐蔽化通信应用，可在特定的场合发挥出特殊作用。
