8.49mm的秘密 三星双核i9100详细拆解图

作者:Noah  时间:2011-07-21 19:31  来源:pconline

  712消息,iFixit,对,就是那个以拆解手机为乐趣,曾经将iPhone 4大卸八块的国外网站,又为我们带来了三星Galaxy S II三星i9100)的最新拆解图。这次我们更新了本次拆解三星Galaxy S II的拆解大图,8.49mm机身如何容纳下这些精细的配件,大伙儿跟小编一起来探个究竟吧。以下图片点击可以查看大图。

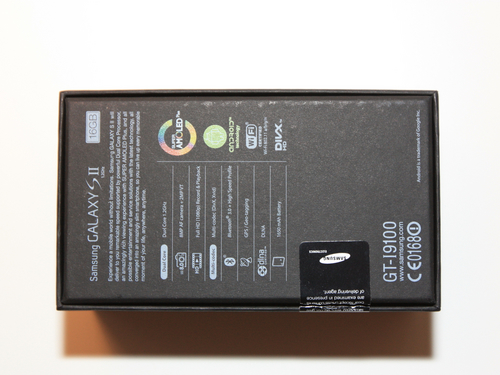

拆机前先看看包装盒,一如既往的简约


封条还在,开刀


三星i9100:堪称史上最强大的超薄安卓手机


我知道你很想拿它来玩小鸟,但是,请等等,咱们还有正事儿

  其实笔者一直也想知道,到底有哪些精巧的配件,如何设计才能组成这仅有8.49mm的机身。通过iFixit的拆解,我们终于得以一窥真容。

  在跟三星Galaxy S II外在同样精巧的内部,安置着一颗三星自制的1.2GHz Exynos双核处理器,全新的CMOS传感器,主要负责通讯的Infineon XMM6260基带等。这些精细的配件,紧凑地安置在主板上,加上1650毫安锂电池,共同组成8.49mm的超薄机身,真是三星不俗工业设计集大成之作。


8.49mm

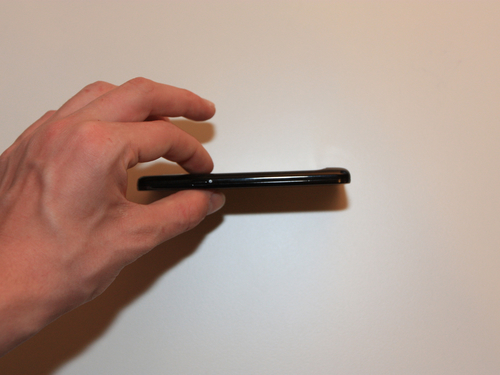

,真的很薄

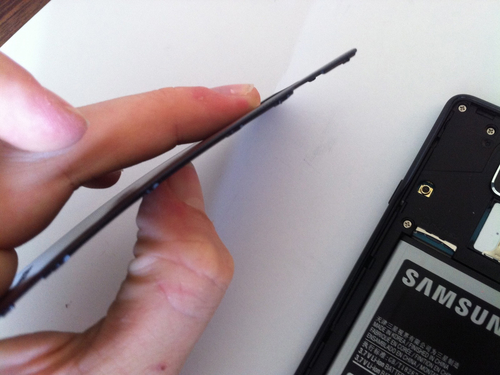

这是后盖


就是拿掉后盖,看起来也像个三星手机

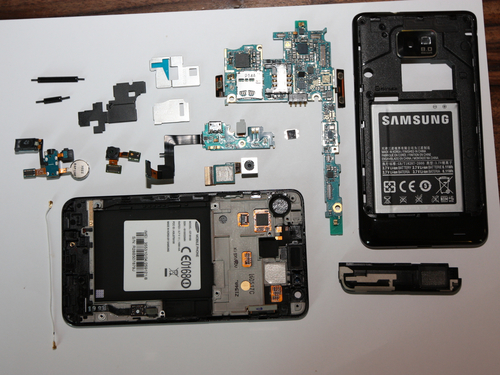

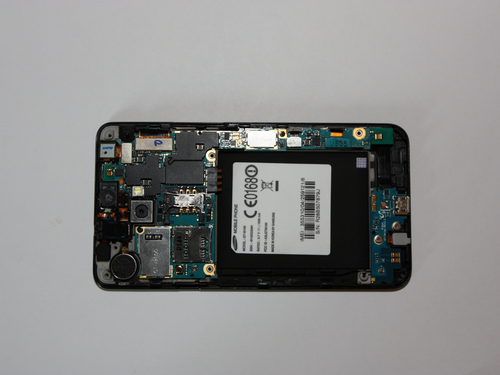

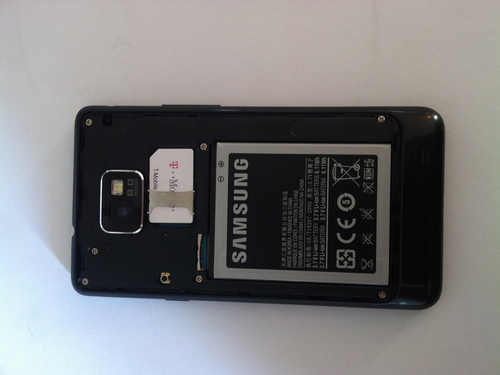

拿掉后壳,终于得以一睹真容

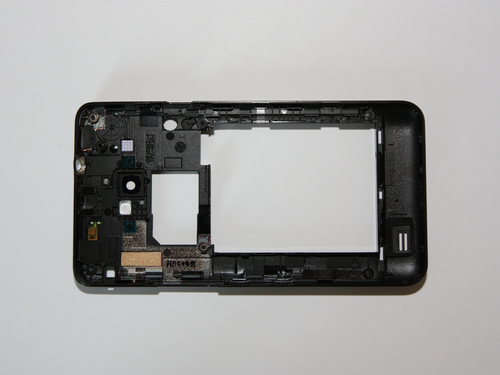

拿下来的后壳图片

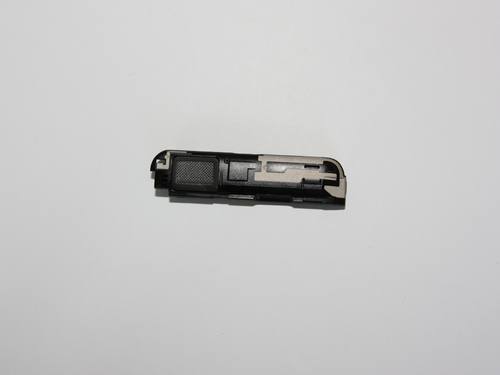

扬声器音质不好,原来是因为很小很小

  上面介绍的是三星Galaxy S II的后盖和主板一览图,下面马上进入到主板细节。

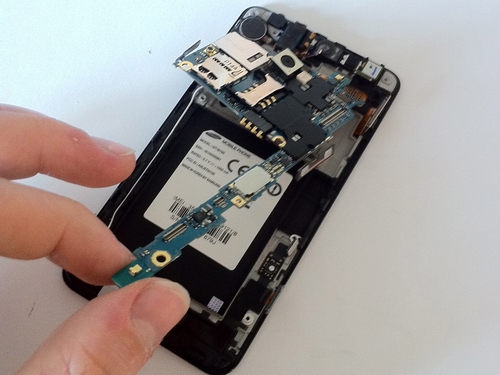

  对主板动手,拆掉连接排线,卸下螺丝,轻轻一拿,主板就出来了。


把主板拿下来


这条主板很有型

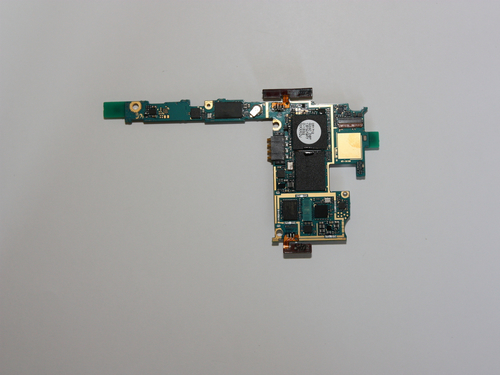

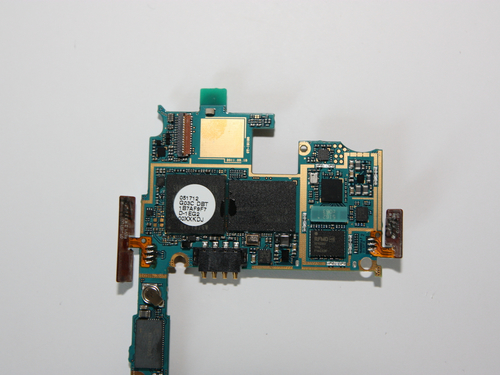

主板背面

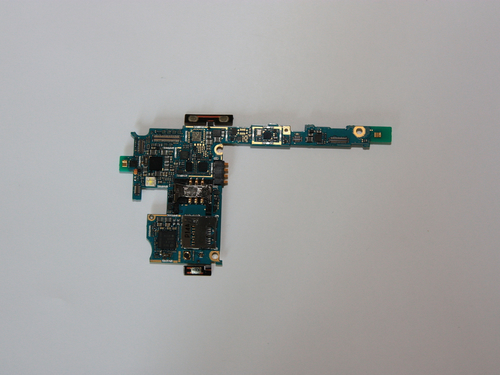

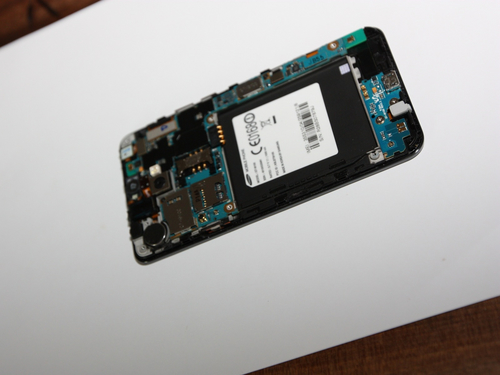

主板正面

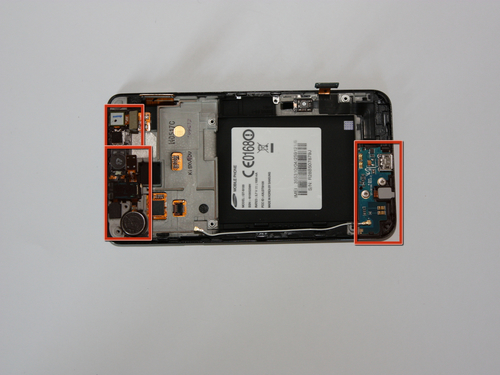

红框部分是前置摄像头、振动器、录音孔和USB接口

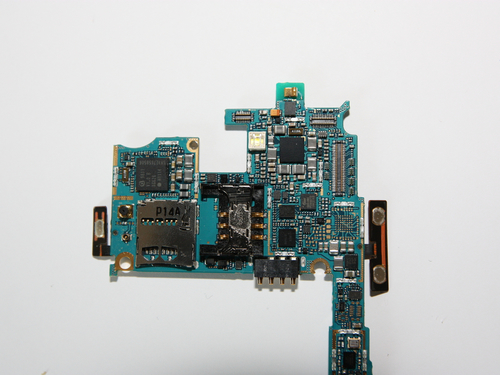

主板细节


主板细节

  没有细节,看得不过瘾吧?接下来要介绍每一个小元件,请注意咯。

  三星Galaxy S II里面的每一个元件都非常小,当然也只有这样才能组成Galaxy S II性感的8.49mm机身。

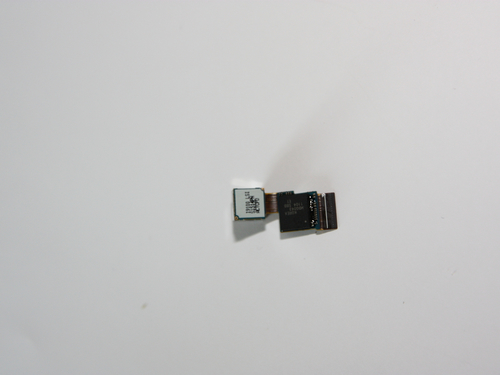

800万像素

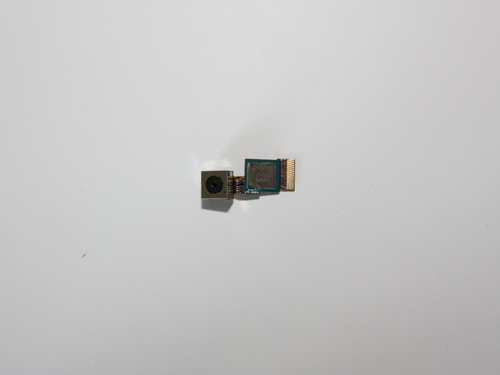

摄像头


800
万像素摄像头


iPhone 4的摄像头元件小


200万像素

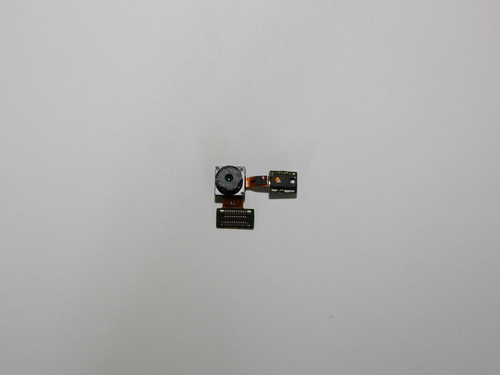

前置摄像头和光线感应器


200
万像素前置摄像头和光线感应器

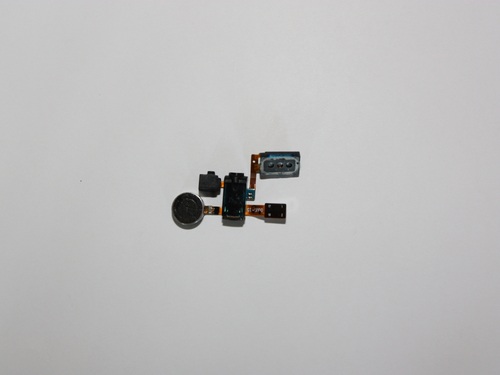

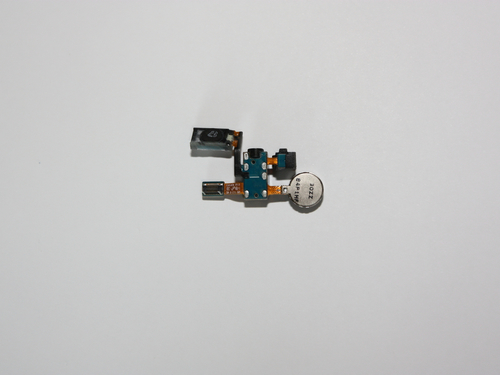

振动器和录音孔


振动器和录音孔(看得出来有两个录音孔吗?)


USB

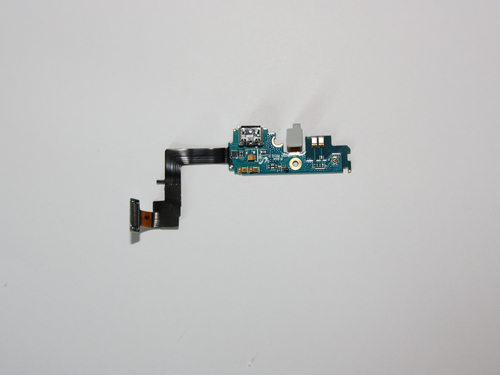

接口和双录音孔主板

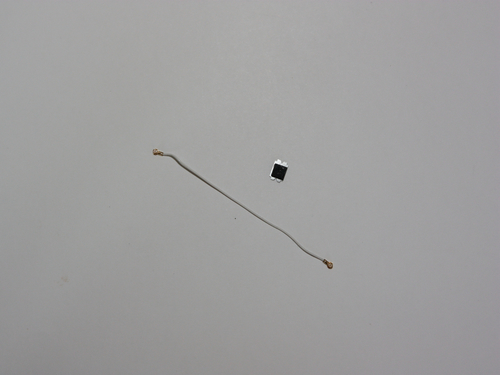

光线感应器及其连线

  基本上每一个元件都是非常的精致,难怪iFixit三星Galaxy S II里面就像外面一样漂亮。不仅是漂亮,小编还为三星超强的工艺所折服。如此小的空间,塞进这么多东西,很难吧。

  比较遗憾的是,在这次的拆解中,我们没有看到那颗1.2GHz双核处理器的特写。


拆解元件图


装好后还可以用

  还记得上次iFixitiPhone 4拆解图吗?当时文章作者用一句简单的话来总结iPhone 4的拆解:iPhone 4是一件用高科技打造的艺术品;而这次三星Galaxy S II的拆解虽然不及iPhone 4拆解详细,但同样向我们展示了这款内外兼修的实力派强机。比起iPhone来说,也是有过之而无不及。
