KingView6.0在变电站监控系统中的应用

摘 要：本文介绍了工业组态软件组态王6.0 在变电站综合监控系统中的应用。介绍了组态王的特点和所完成的监控作用，利用组态王6.0与单片机间的通讯，完成对变电站运行系统的监控功能。

关键词：变电站；单片机；监控；KingView6.0

随着我国电力系统的城市电网和农村电网大规模改造以及大型工矿企业的升级,变电站对自动化监控程度的要求越来越高，要求能够综合监控整个电网的运行状况，监控一、二次设备的状态，实现四遥（遥测、遥信、遥调、遥控），以及历史记录、报表、事故分析等等，变电站微机综合自动化系统应用越来越广泛。

一、KingView6.0 软件的特点

KingView6.0 软件的主要特点是：

经过了完备的测试和运行考验，该软件的可靠性和稳定性是非常高的。

最大限度的开放性。KingView6.0 的运行环境是Win98/95/NT，许多Win95/98/NT下运行的软件都可以与KingView6.0 直接通讯。为了与其他设备通讯，KingView6.0 有上百种通讯协议转换软件（I/O driver），可以与不同的设备通讯。KingView6.0 还提供了一个工具软件，帮助编写通讯协议转换软件。

数据库功能。KingView6.0 除了自身带有数据库以外，还支持SQL语言，可以方便地与其他数据库连接。

易使用和掌握。KingView6.0 的编程因为方法非常简单，所以多称为组态，是面向非计算机专业的工程人员，任何专业的工程技术人员和维修人员都可以掌握。一方面缩短了应用开发周期，另一方面方便了用户修改和开放上位软件。

KingView6.0 提供了各种强大功能，通过组态完全可以满足用户在操作、显示、记录上的各种特殊要求。

KingView6.0 有多种绘图工具和丰富的图形库，可以做出非常易于操作和漂亮的画面。

二、KingView6.0 软件在变电站综合监控系统中的应用

1．主控界面的设计

采用组态王提供的动画连接技术及相关函数实现了对变电站运行状态的监视，利用组态王的命令语言设计各个子画面与主画面间的连接（如图一）．同时，使用组态王提供的超级文本显示控件及相关函数LoadText()和SaveText()来完成部分画面的设计．需注意的是，由于设计的系统具有监视带控制的功能，因此部分变量的“变量的属性”选为“读写”，以便读取数据状态和发送动作命令。

2．报警窗口的设计

报警窗口用以报警变量的不正常变化，它可以实时地显示报警事件，同时还可以查阅历史报警记录及故障内容。通过报警窗口，可以及时了解短路、接地以及绝缘老化等，查询故障性质和故障时间，实时提供故障信息，从而提高对供电站运行的可靠性。

3．统计图表的设计

采用组态王的棒图控件设计统计数据的实时数据图，同时采用组态王的趋势曲线设计统计数据的历史趋势图。

变电站的主要设备包括：主变压器，站用变压器，进线开关柜，出线开关柜，补偿电容器，直流电源系统和消防系统等。变电站微机综合监控系统的主要任务是对上述设备进行保护和远程监控，主要内容有：

1．保护功能：从电网中迅速切除故障设备和线路。

2．远程测量：测量各设备的电压，电流，功率，有功和无功电度等参数。

3．设备的运行状态：各断路器和刀闸位置，设备运行状态，保护动作信息等。

4．断路器远程控制：断路器的闭合和断开等。

5．远程调节：变压器分接头调整，系统功率因数调整等。

6．综合管理：异常和事故报警，报警记录，负载变化曲线，报表打印等。

7．与局内MIS系统的通讯。

变电站微机综合监控系统采用分布式计算机系统，该系统分为下位系统和上位系统两部分。下位系统完成保护、测量、控制任务，上位系统完成监控、管理任务。

上位系统采用PC机和KingView6.0 软件构成，通过计算机网络将变电站的各种自动化设备组成一个完整的分布式计算机系统，并与局内MIS系统计算机联成网。在KingView6.0 中开发的典型变电站系统画面如图一所示，每个画面包含相应的子画面，分别完成相应的控制和检测功能。

KingView6.0 在变电站综合监控系统中的主要功能有：

（1）主接线图，分接线图的动态实时显示。

（2）参数报警的动态实时显示和声音报警；报警列表显示和报警记录。

（3）监控和保护设备系统的动态实时显示。

（4）测量参数和状态的详细显示。

（5）事件显示和记录。包括操作记录、历史数据记录、断路器的操作记录和负载变化记录等。

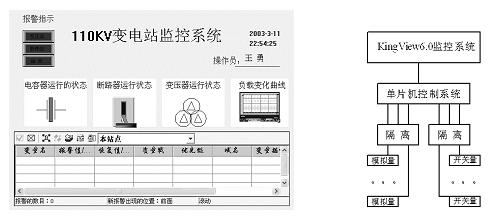

图一 KingView6.0 中开发的典型变电站系统画面 图二 下位单片机控制系统

下位系统采用单片机控制系统，利用组态王软件与单片机的通讯功能，将检测的数据和设备状态数据传送给组态王监控系统，同时接受由组态王监控系统发送来的控制信息，并完成相应的控制（如图二）。主要功能有：

（1）电气设备的控制

（2）设备运行状态的检测和绝缘参数检测

（3）负载检测

（4）与KingView6.0 软件通讯，进行数据交换

三、结束语

该系统自动化程度较高，大大降低了操作者劳动强度，降低了成本，经过近1年的运行，用户给予了很高评价，利用KingView6.0 软件开发的上位机监控程序功能完善，综合性强，人机界面友好，实用性好。
