IR推出新型电源管理IC—IR3502
Intel VR11.0和VR11.1处理器提供高度灵活的电源解决方案

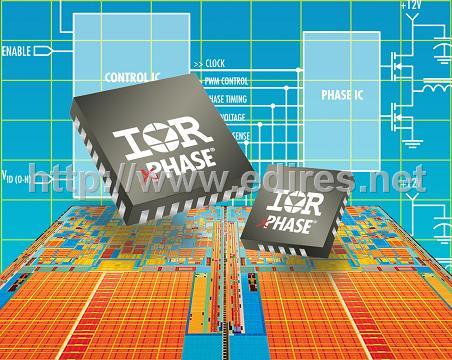

全球功率半导体和管理方案领导厂商 – 国际整流器公司 (International Rectifier，简称IR) 推出用于Intel VR11.0和VR11.1处理器的IR3502 XPhase®控制IC。
IR3502能够为任意数量的IR XPhase® 相位IC提供整体系统控制和接口，每个XPhase相位IC可驱动并监控一个相位。IR3502的主要功能包括提供0.5%整体系统设定值精度和菊链式数字相位时序，无需外部元件，也能达到准确的相位交错。IR3502和IR3507芯片组与IR3507相位IC结合，可提供功率状态指示器 (PSI) 功能，以改善稳压模块 (VRM) 的轻负载效率。
IR 亚太区高级销售副总裁曾海邦表示：“IR3502的体积仅为采用
IR3502包括许多系统保护功能及高度可编程能力，例如能够把时钟振荡器频率由250kHz设置为9MHz，从而把每相位开关频率从250kHz提高至1.5MHz。新产品除了具有30MHz宽带宽和10V/us快速转换率的高速误差放大器外，还提供可编程动态VID转换率和可编程VID偏移或无偏移。IR3502也改善了压降能力，有助于减少可能需要的外置热敏电阻。
产品基本规格如下：
|
器件编号 |
封装 |
偏置电源电压 |
系统设定点精度 |
开关频率 |
|
IR3502MPBF |
|
+6.8V ±3.4% |
±0.5% |
250kHz – 1.5MHz |
|
器件编号 |
封装 |
PSI效能 |
开关频率 |
最大VccL |
|
IR3507MPBF |
|
有 |
250kHz～1.5MHz |
8V |
|
器件编号 |
封装 |
漏极 额定值 (V) |
栅极 额定值 (V) |
最大Rdson@10V (mOhm) |
最大Rdson@4.5V (mOhm) |
典型Qg (nC) |
|
IRF6721SPBF |
DirectFET |
25 |
20 |
4.9 |
8.7 |
12 |
|
IRF6721MPBF |
DirectFET |
25 |
20 |
2.1 |
3.4 |
29 |
|
IRF6715MPBF |
DirectFET |
25 |
20 |
1.6 |
2.7 |
40 |
新产品符合电子产品有害物质管制规定 (RoHS)，并已接受批量订单。
XPhase简介
XPhase是IR的分布式多相位结构，包括采用简单6线式总线电路通信的控制IC和相位IC，无需改动基本设计也可随时增减相位。6线式总线包括3线数字相位时序总线、均流、误差放大器输出和VID电压。通过省去控制和相位IC之间的点对点布线，6线式总线能够缩短互连，减少寄生电感和噪声，从而简化PCB布局，实现更可靠的设计。
IR简介
国际整流器公司 (简称IR，纽约证交所代号IRF) 是全球功率半导体和管理方案领导厂商。IR的模拟及混合信号集成电路、先进电路器件、集成功率系统和器件广泛应用于驱动高性能运算设备及降低电机的能耗 (电机乃全球最大之耗能设备) ，是众多国际知名厂商开发下一代计算机、节能电器、照明设备、汽车、卫星系统及宇航系统的电源管理基准。
