疯狂的索尼 残暴的我 S705F深入拆解

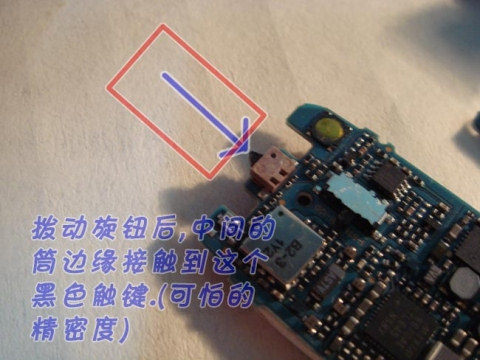

　　sony的精妙设计实在是令人叹为观止...如下图


　　next


　　痛苦开始...

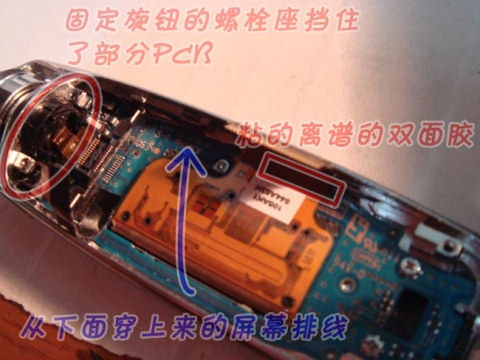

　　屏幕并没有连接着PCB,也没有什么胶带固定,但是情况没有看上去这么美妙,这个东西要拆下来依然有三道难关...首先是,屏幕虽然没有和PCB粘连...但是排线却有一部分和PCB用双面胶粘着,而这块双面胶的黏糊糊程度简直是恐怖,远超之前几个固定点的程度...排线被死死的粘在上面...而排线上也有一些元件,细小的插头引脚也让人担心,要想把这个东西取下来实在困难...在折磨人的细心处理下,用牙签慢慢的从缝隙处将双面胶一点点划开,终于把排线弄了下来.这个时候已经是抱着必死的决心,一旦出麻烦排线就归西,机器也就废了...

　　胶带去掉了还没结束,排线在穿过PCB的地方,PCB开口特别宽一点,而排线刚好占满那个宽度,这就意味着必须水平取出PCB...- -可是问题在于...在旋钮一侧,固定座挡住了部分PCB...这又意味着PCB得一头先抬起取出...

　　仔细观察后...再次使用了暴力方式,略微扭曲PCB取出...PCB在中间段只有稀少的几根线,而且都很粗,PCB明显是单层的,所以因该不会因为略微扭曲而弄断线路.

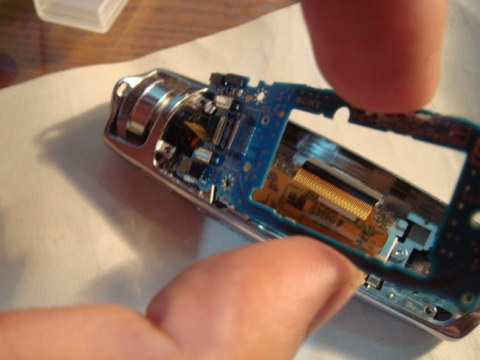

　　下手!..从数据口端慢慢抬起PCB,刚开始不会变形,就在PCB快要高出外壳边缘的时候,抬不起来了,只能慢慢的移动排线的位置,同时稍微扭曲PCB直到达到足够高度能够向数据口端抽出PCB为止....慢着...不能马上就抽出来...排线挡着...- -接下来又是危险动作,弯曲排线的根部区域,使它有点歪斜,好从PCB中央的大口子里通过最后压在PCB下面.取出PCB...

　　(以上动作实在过于凶险,我是抱着必死决心下手的,虽然已经极端小心,但是总体解决方案都是很暴力的,切勿模仿)


　　PS:拍摄技术很烂...照明设施更烂....机器是T10卡片机...所以画面实在谈不上细而且偏暗...请见谅...
