基于EDA双鞭天线及匹配网络的设计

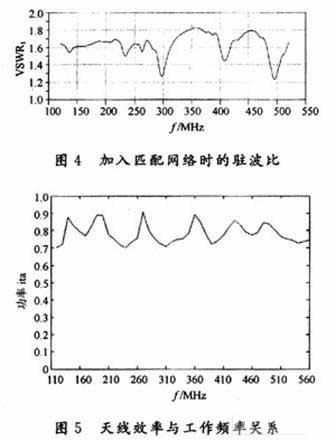

　　图4是接入匹配网络后的驻波比。从图4中可得知，驻波比已经很好地控制在2以下。

图5为匹配网络效率与工作频率的关系。

　　从上述系列图中可以看出，匹配网络的加入，使得天线在120～520 MHz内具有良好的宽带性能，端口驻波比均在2.0以下，同时也由于匹配网络的引入，特别是电阻R1的加入，使得天线的增益受到影响。但通过EDA软件的优化，在保持带宽的同时，尽量提高匹配网络的工作效率，使得在这一频带内，匹配网络的工作效率基本都达到了70％以上。

　　5 结语

　　在此介绍了一种短波超宽带双鞭天线，为了在频带内得到较好的驻波比和增益，设计了合理的匹配网络。利用EDA仿真软件优化工具，优化了天线加载位置，匹配网络元器件值等参量，得到了较好的结果。
