单片机PIC16C7X在低功耗识别抄表系统中的应用

　　3.2 读感应型TK5550

　　TK5550是由美国TEMIC公司开发的非接触式读/写识别IC，其无线载频范围RF为100～150kHz。该芯片上有264位EEPROM，分成8个区，每区33位，可以从基站按区读和写。每个区的第0位为LOCK位，该位被置1时这个区的数据不能再修改，且LOCK位无法恢复。LOCK位不随其它位一起发射到基站，用户实际使用的数据是每区的后32位，共256位。0区是为设置IC的操作模式而保留的。7区是口令区，在口令加密功能启动时这里存放IC的读写控制密码，当加密功能没有使用时该区也可以存放用户数据。其它6个区用户可以存放数据。EEPROM结构如图1。

　　感应型TK5550可以从基站按区读和写。TK5550可以设置成多种工作模式，所以TK5550操作非常方便，使用时可任选一种。另外，因TK5550可以写，在设计时可以根据用户要求把用户信息编为特殊的码，让用户看到信息就能够确认信息所表示的含义。

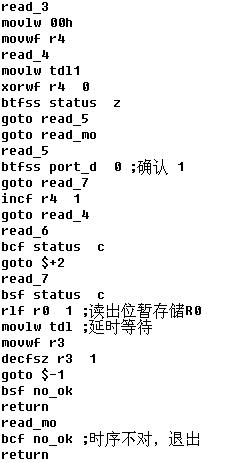

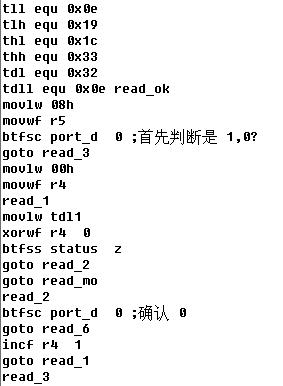

　　下面给出在设置为曼切斯特码时，读TK5550子程序：

　　在磁场干扰比较大的环境下，用接触型信息钮比较合适，如电厂；因感应型信息钮可以完全封装起来，在潮湿、腐蚀性比较大的环境下，用感应型信息钮比较合适，如水厂、化工厂等。

　　本系统中，由于采用了先进的冗余技术，实际使用中也经过多次改进，具有较高的可靠性；识读器配有液晶显示，通信座有指示灯显示通信过程，管理系统使用汉字处理操作系统，界面清晰明了，使用非常方便、简单。
