基于PDM的CAD/CAPP/CAM集成探讨

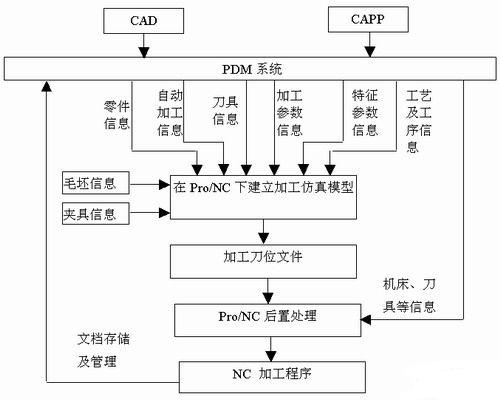

图3  基于PDM平台的CAPP/CAM集成

　　3  系统集成的关键技术

　　3.1 加工仿真模型的建立

　　在CAD/CAPP/CAM系统集成过程中，建立零件的加工仿真模型至关重要。这个加工仿真模型应该能够完整地、全面地、准确地描述零件信息。除了零件的几何信息、拓扑信息、工艺特征信息外，还应包含有关的刀具信息、机床信息、毛坯信息、夹具信息、加工参数信息和工序排序信息等，因此，这个加工仿真模型应包括零件模型、刀具模型、夹具模型、机床平台模型及坐标系统的定义等[3]。

　　3.2  数据交换的接口技术

　　在CAD/CAPP/CAM系统集成中，产品数据的存储、维护和传输是非常重要的一环， 要求产品数据管理系统以一种安全的电子文本形式存储产品及设计信息并保证对信息访问的安全性[4]。要建立零件的加工模型，以及实现系统新增的功能，就必须实现信息集成，这就涉及不同系统间、不同功能模块间的数据交换。通过使用Pro/ENGINEER的开发工具Pro/Toolkit编写应用程序，建立数据交换的接口函数，将用户从PDM系统中获取的各种有关零件的设计信息和工艺信息传递到Pro/ENGINEER系统的统一数据库中进行管理，实现用户与系统的信息交换。所以，这些数据交换的接口函数创建工作非常重要，它直接关系到整个CAPP/CAM系统集成的成败。

　　4  结论

　　本文在Pro/NC平台上，基于PDM技术对CAD/CAPP/CAM集成进行了研究，并且给出了系统集成框架，对于CAD/CAPP/CAM集成具有一定的实用价值。

　　参考文献

　　1 Hayong Shin， Gustav J. Olling， Yun C. Chung， Bo H. Kim and Su K. Cho， An integrated CAPP/CAM system for stamping die pattern machining， Computer-Aided Design， Volume 35， Issue 2， February 2002

　　2 Stanislaw Zietarski， System integrated product design， CNC programming and postprocessing for three-axis lathes，  Journal of Materials Processing Technology，  Volume 109， Issue 3， 15 February 2001

　　3 Zhang Z. and M. SarhADI．An Integrated CAD/CAM System for Automated Composite Manufacture， Journal of Materials Processing Technology， Volume 61， Issues 1-2， August 1996

　　4 Gyoo Park Hwa， Chel Go Young， Sang Lee Gyu， Hyun Kim and Bong Park Sang ．A Modeling Data Conversion System as a CAD and CAM IntegraTIon Enabler， Computers & Industrial Engineering， Volume 35， Issues 1-2， October 1998
