基于ARM和nRF905的无线数据收发系统
所设计的无线数据收发系统是无线随动控制系统的重要组成部分，主要由nRF905无线收发模块和LPC2148 ARM开发板组成，用来实现手动系统与随动系统之间的无线数据传输，有效地解决了在恶劣环境下布线困难的问题。
1 nRF905无线收发模块
nRF905是一个工作在433／868／915 MHz的ISM频段，完全集成的单片无线收发器芯片。nRF905芯片内部包含有一个完全集成的调制器、带解码器的接收器、功率放大器、晶体振荡器等电路。其采用DSS+PLL频率合成技术和GMSK调制，频率稳定性非常好，抗干扰能力强；可以很容易通过SPI接口编程配置其工作模式；最多信道数可达170个，能够满足需要多信道工作的特殊场合；最远传输距离可达1
nRF905通过对TRX_CE，TX_EN，PWM_UP的设置来实现不同的工作模式，工作模式如表1所示，模式设置如表2所示。
nRF905的工作模式通过SPI接口对芯片内部的寄存器进行配置实现。所有配置字都是通过SPI接口送给nRF905。SIP接口的工作方式可通过SPI指令进行设置。当nRF905处于空闲模式或关机模式时，SPI接口可以保持在工作状态。
SPI接口由状态寄存器、射频配置寄存器、发送地址寄存器、发送数据寄存器和接收数据寄存器5个寄存器组成。状态寄存器包含数据准备好引脚状态信息和地址匹配引脚状态信息；射频配置寄存器包含收发器配置信息，如频率和输出功能等；发送地址寄存器包含接收机的地址和数据的字节数；发送数据寄存器包含待发送的数据包的信息，如字节数等；接收数据寄存器包含要接收的数据的字节数等信息。

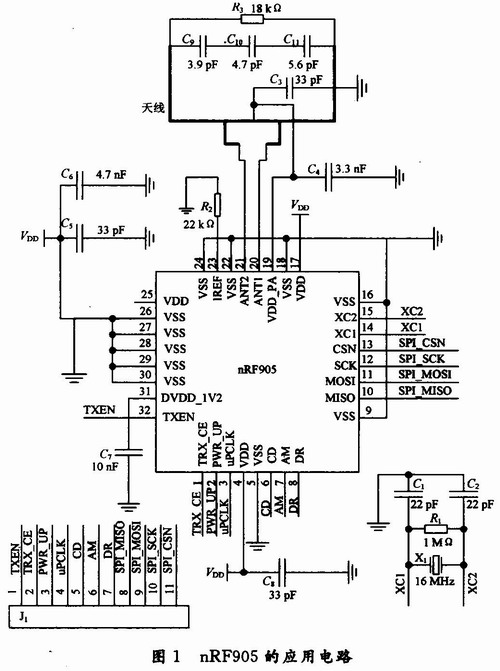

nRF905的应用电路如图1所示，nRF905外围元件均采用贴片封装形式。
2 LPC2148开发板与无线收发器电路模块的连接

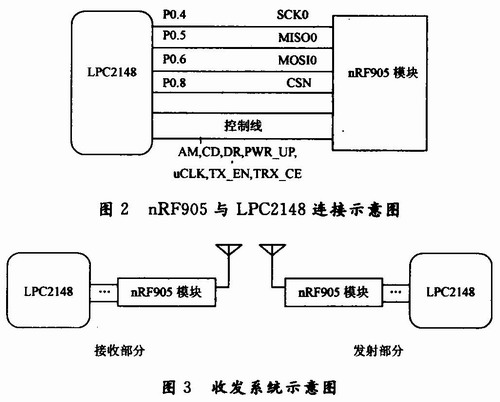

nRF905无线收发器电路模块与LPC2148开发板的连接如图2所示。两者之间的通信是通过SPI接口进行的，LPC2148有2个专用SPI总线接口，用户也可使用模拟SPI对nRF905进行操作，此处采用LPC2148的SPI0。搭建两个这样的模块即可以组成一个无线数据收发系统，示意图如图3所示。
