基于ARM和nRF905的无线数据收发系统

　　3 无线收发系统程序设计

　　无线收发系统主程序包含有发射和接收两部分，用来完成数据的收发。

　　3．1 发射部分

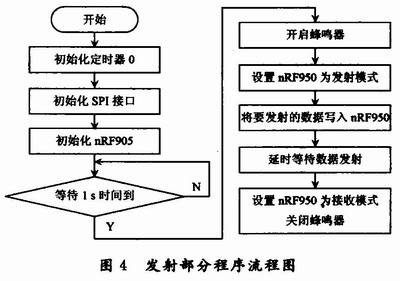

　　使用定时器0定时1 s，每隔1 s蜂鸣器开启且发送一次数据，发送完一次数据后蜂鸣器停止呜叫。发射部分流程图如图4所示。

　　启动ADS 1．2，使用ARM Executable Image forLPC2148工程模板创建一个工程。使用过程中，要将nRF905．c和nRF905．h包含入工程。nRF905．c中包含了nRF905的管脚初始化和配置函数，nRF905．h中包含nRF905的管脚定义、地址定义等。

　　3．2 接收部分

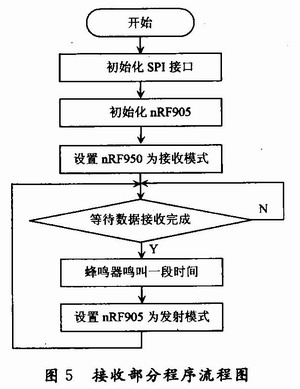

　　接收部分的程序流程图如图5所示。

　　系统收发程序清单读者如有需要可以向作者索取。

　　4 结语

　　采用LPC2148和nRF905构成的无线数据收发系统工作在433 MHz的ISM频段，最远传输距离可达1 000 m，数据速率为50 Kb／s。工作电压为3．3 V，在发射功率为-10 dBm时，电流消耗为11 mA。由于系统采用DSS+PLL频率合成技术和GMSK调制，频率稳定性非常好，抗干扰能力强；可以很容易通过SPI接口编程配置其工作模式。信道数最多可达170个，能够满足需要多信道工作的特殊场合使用。系统具有低功耗模式，低功耗模式电流消耗仅为42μA。

　　利用LPC2148具有45个可承受5 V电压的I／O接口，全速USB 2．O，UART，SPI和SSP串行外设接口，I2C总线接口，2个8通道10位的A／D和1个10位的D／A转换器，以及6路输出的PWM接口，可以方便地构成一个无线数据采集与控制系统。

　　实验证明该系统在无线随动控制系统中使用效果良好。
