约束设置与逻辑综合在SoC设计中的应用
时序检查默认以一个时钟周期为界，但对于ZSU32系统芯片，存在着一些多周期路径，在这些路径上，数据不需要在单时钟周期内到达终点。例如，clk30mhz和clk10mhz是同源的同步时钟，前者频率是后者的3倍，对从clk10mhz时钟域向clk30mhz时钟域传输数据的路径，采用如下命令：
#按照3个周期（clk30mhz）进行
#建立时间约束
set_mulTIcycle_path 3 -setup -start \
-from clk10mhz -to clk30mhz；
对于异步时钟域之间的路径，不用进行同步的时序检验，应该将其定义为伪路径（false path），这样在逻辑综合时就不必浪费资源去优化。
#将异步时钟e_clk和p_clk 之间的路径设置为伪路径
set_false_path -from e_clk –to p_clk；
set_false_path -from p_clk -to e_clk；
芯片中时钟经过不同的传输路径，由于每条路经延时不一，导致从时钟源到达各个寄存器的始终输入端的相位差。这种由于空间分布而产生的偏差叫做时钟倾斜 (clock skew)。此外，由于温漂、电子漂移的随机性，使时钟信号的边沿可能超前也可能滞后。这种具有时间不确定性的偏移称为时钟抖动(clock jitter)。偏移导致时钟信号到达各个触发器的时钟引脚的时间不一致，需要给予约束。
#设置时钟偏移为0.4 ns
set_clock_uncertainty 0.4 [all_clocks]；
3.4 端口约束
SoC芯片通过大量输入和输出端口与外界进行信息的传输，端口约束主要用于约束顶层端口相连的片内组合逻辑，包括确定输入延时、输出延时、输出负载、输出扇出负载、输入信号跃迁时间等。

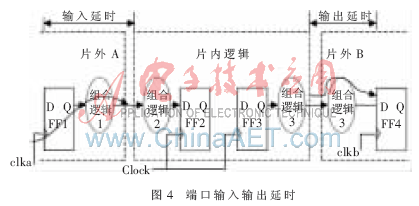

输入延时是指外部逻辑到电路输入端口的路径延时。输出延时是指输出端口到外部寄存器的路径延时。图4是输入输出延时示意图。
设置范例如下：
#设置端口pci_ad13的输入延时为4.8 ns
set_input_delay 4.8 -clock clk_main \
[get_ports {pci_ad13}]；
#设置端口pci_ad16的输出延时为3.6 ns
set_output_delay 3.6 -clock clk_main \
[get_ports{pci_ad16}；
端口的驱动和负载特性通过设置输入驱动单元、输入输出负载值以及信号跃迁时间等来描述。范例如下：
#设置端口a7的驱动单元是BUFX2
set_drive_cell -lib_cell BUFX2 -pin \
[get_ports {a7}]；
#设置端口d17的负载值为20 pf
set_load -pin_load 20 [get_ports {d17}]；
#设置端口d0的输入信号上升时间是0.5 ns
set_input_transition -rise -min 0.5 \
[get_ports {d0}]；
3.5 面积和功耗约束
Design Compiler的综合以时序优先，即优化完约束后才根据约束优化面积和功耗。初次综合时很难对面积进行评估，所以在第一次综合时设置优化目标为0，表示在满足时序约束的情况下最大努力地减小面积。待综合报告出来之后，根据初步的面积和功耗报告，修改数值，从而进一步优化。
#面积设置
set_max_area 0；
#功耗的约束做类似的处理：
set_max_total_Power 0；
3.6 综合结果
根据上述综合流程和约束设置，ZSU32系统芯片在逻辑综合后满足了时序约束，同时为后续物理设计提供了较好的起点。图5是ZSU32时序分析报告的一部分。
从报告中看到，该路径起点是i_ZSU32_top/i_eth2_top/miim1/clkgen/U42/Y，终点是i_ZSU32_top /i_eth2_top/miim1/shftrg/ShiftReg_reg_1_，路径的时序裕量是2.96 ns。
ZSU32采用中芯国际0.18 μm CMOS标准单元库进行了逻辑综合和版图设计实现，6层金属布线，已成功流片。电路综合规模为200万门，所有cell的面积为19 195 460 μm2，芯片总面积小于
参考文献
[1] Synopsys.Design Compiler User Guide，Version Y-2008.06，Synopsys.
[2] BHATNAGAR H.Advanced ASIC chip synthesis using synopsys design compiler physical compiler and prime time (second edition).Kluwer Academic Publishers，2002.
[3] RABAEY J M.Anantha chandrakasan，borivoje nikolic.Digital Integrated CircuitsA Design Perspective(Senond Edition)(影印版).北京：清华大学出版社，2004，3.
